（3）低压供电电路

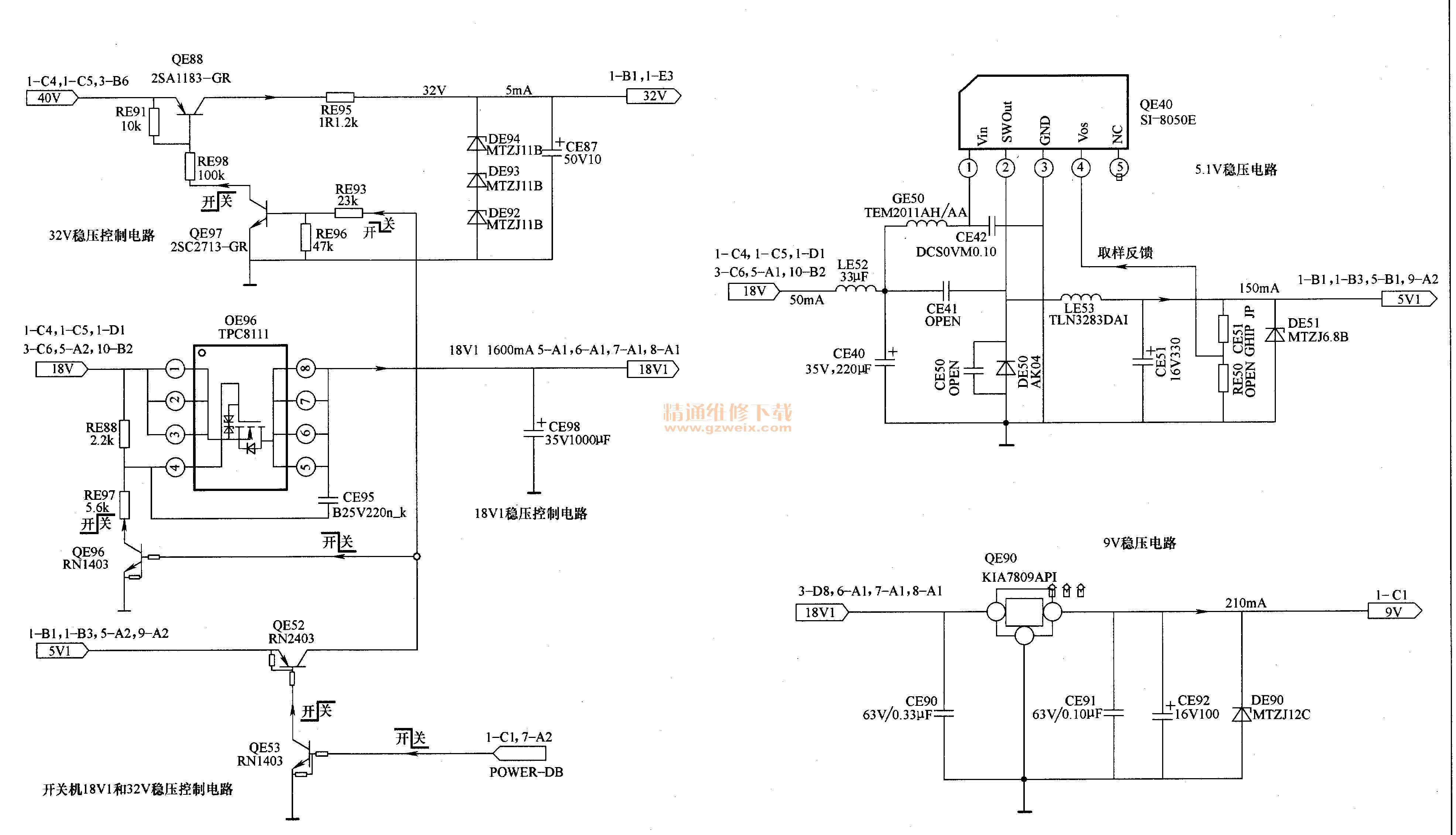

    副电源输出的18V和40V电压，为主板供电之前，经过如图6-6所示的稳压、降压、控制电路后，为主板负载电路供电。图中，QE52、QE53组成开关机电压输出控制电路，QE95、QE96组成18V1输出控制电路，QE97、QE98组成32V调谐电压输出控制电路。

    18V电压经SI-8050E（QE40）稳压降压后，输出5V1电压，为主板控制系统供电。遥控开机时，控制系统输出的POWER-DB为高电平，使QE53、QE52导通，QE52的C极输出高电平控制电压，该高电平一是送到QE95、QE96组成18V1输出控制电路，迫使QE95、QE96导通，副电源输出的18V电压经QE96输出18V1电压，为主板电路供电；18V1电压还经三端稳压器KIA7809API（QE90）降压稳压后输出9V电压；二是送到QE97、QE98组成32V调谐电压输出控制电路，使QE97、QE98导通，副电源输出的40V电压经QE98输出，经RE95、DE92～DE94稳压后，输出32V电压，为高频头提供调谐电压。
   （4）软启动电路
    软启动电路设置在STR-W6765的5脚。STR-W6765振荡工作后，内电路将对5脚外接电容CE09充电，直至CE09电压达到门限电压VSSOLP（1.2V），5脚在启动期间有0～1. 2V的电压建立过程，此电压与STR-W6765内部振荡波形进行比较，开关管将逐渐增加导通量的电压。软启动进入门限值时，开关管转入常规状态。由于软启动的设置抑制了每次开机瞬间开关变压器因突然增加电流发出的叫声，也避免瞬间启动损坏STR-W6765内部的MOSFET开关管。
   （5）稳压控制电路
     稳压控制电路由STR-W6765（QE01）的6脚外接电路DE09、RE15和光耦合器TLP421 F/
PS2581 L（QE26）、误差放大电路TA76431 S（QE83）等元件组成。对开关电源二次侧经DE75、CE85整流滤波后输出的18V电压进行取样，对STR-W6765的6脚电压进行控制，通过振荡器控制开关管导通时间，达到稳压控制的目的。
    当输出的18V电压升高时，电压比较器QE83的1脚电压升高，2脚电压降低，光耦合器QE26的内阻减小，STR-W6765的6脚电压FB上升。当FB超过FB端门限电压，即1. 45VTYP时，内部MOSFET管提前关断，防止输出电压进一步上升，从而达到稳压的目的。如果18V电压下降，其稳压过程相反。
   （6）过电压／欠电压保护电路
    STR-W6765的4脚内接欠电压和过电压保护检测电路，当4脚电压低于9. 7V时，STR-W6765停止工作；电压高于25. 5V时，过电压保护电路启动，STR-W6765将进入过电压锁定状态，此时STR-W6765内停止振荡输出，但STR-W6765内部控制电路仍在工作，故STR-W6765仍在消耗4脚电流；当4脚电压由15V左右下降到9V时，外部启动供电电路将再次恢复充电。故过电压保护时，4脚电压会不稳定，当4脚电压下降到7.2V时（或直接关掉电源）解锁。当然，电源相关元器件出故障时，只有将故障元器件排除，过电压状态才能解除。
   （7）过电流保护电路
    STR-W6765的3脚接过电流检测元件，内接开关管S极。正常工作过程中，开关管工作时的D、S极电流经3脚外接电阻RE 18//RE29形成电压，经电阻RE12、电容CE23送入7脚。当7脚电压上升到1. 45V的门限电压时，电路工作状态发生翻转。实际上，7脚送入电压是在不断控制振荡电容的充放电过程，实现持续振荡。因某种原因导致负载过重，开关变压器输出各路电压快速下降时，流过开关管D、S极的电流就会增加，即3脚外接电阻RE18//RE29建立的电压上升，此电压反馈至7脚，并上升到1.45V、6脚没有FB信号送入，且此状态持续一段时间过载仍未解除时，过电流检测保护锁定电路就会启动，迫使停止振荡输出，而此时锁定电路及部分控制电路仍在工作，同样表现出过电压时的现象，即4脚电压仍在9.8～18. 2V间波动。过电流锁定电路的解除只有当4脚电压下降为7. 2V以下时才能实现，通常需要交流开机。当然，电路出现严重过电流时，需将过电流故障排除才能解除过电流问题。
