东芝26WL66C液晶彩电采用的电源板型号为PE0028 GV28 A00000401，电源板集成电路组合采用STR-W6765＋STR-24569两个厚膜电路，组成主、副两个开关电源，输出18V、40V、24V等电压，降压和处理、控制后为主板、伴音功放、背光灯板供电。该电源板还应用于东芝32WL66C等液晶彩电中。

    1.1电源板原理精讲

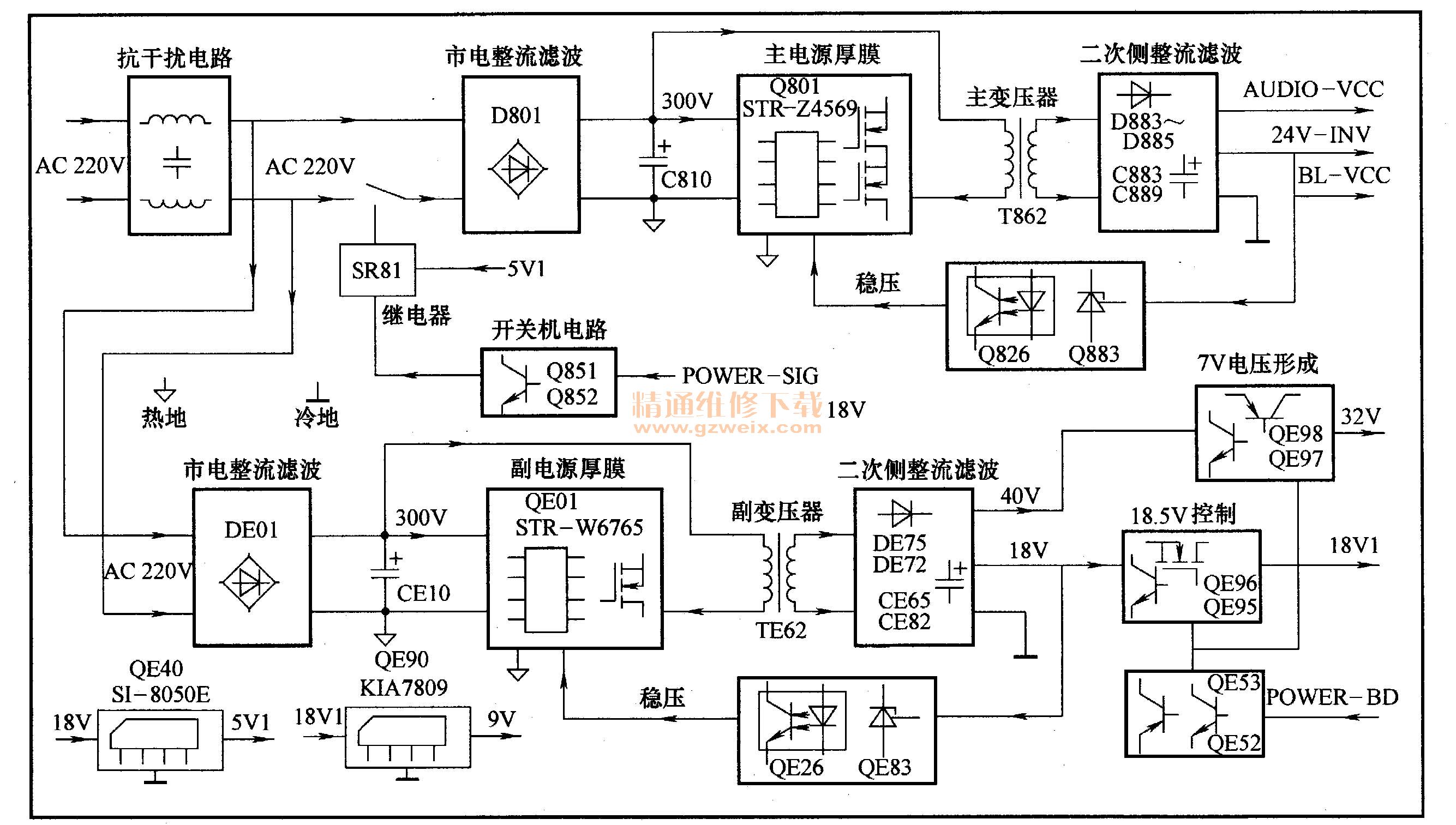

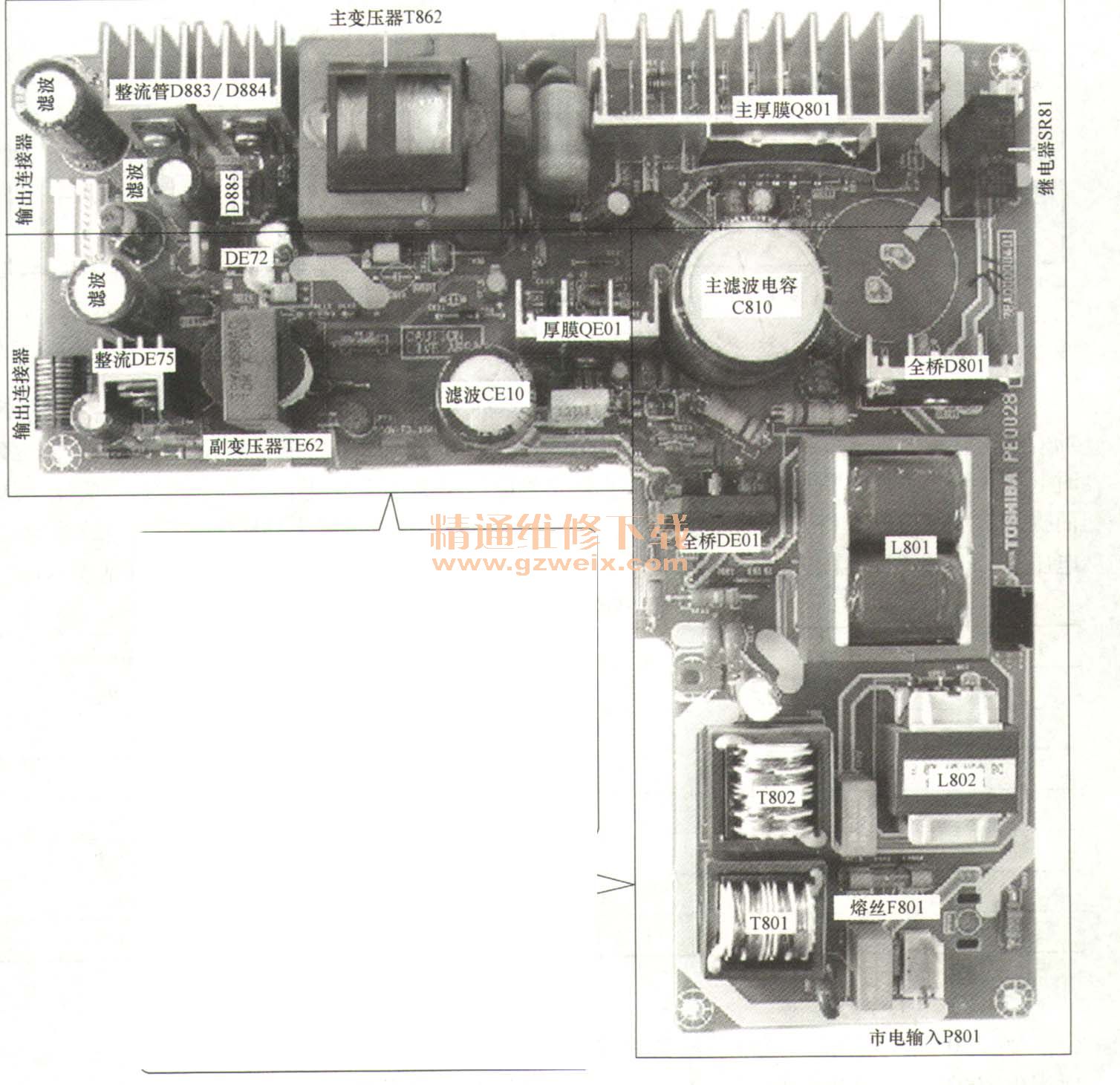

    东芝26WL66C液晶彩电电源板实物图解如图6-1所示，电源板电路组成框图如图6-2所示。



    该电源板由两部分组成：一是以厚膜电路STR-W6765（QE01）为核心组成的副电源，产生40V和18V电压，40V电压经过降压稳压后产生32V，为高频头提供调谐电压，18V电压经过控制后输出，还经过降压稳压后，输出5V和9V电压，为主板控制系统和小信号处理电路供电；二是以大功率厚膜电路STR-24569（Q801）为核心组成的主电源，遥控开机后，继电器吸合，将AC 220V市电送到主整流滤波电路，整流滤波后为主电源供电，主电源启动工作，产生24V-INV、BL-VCC和AUDIO-VCC电压，为主板、逆变器板和伴音功放供电。
    1．抗干扰电路

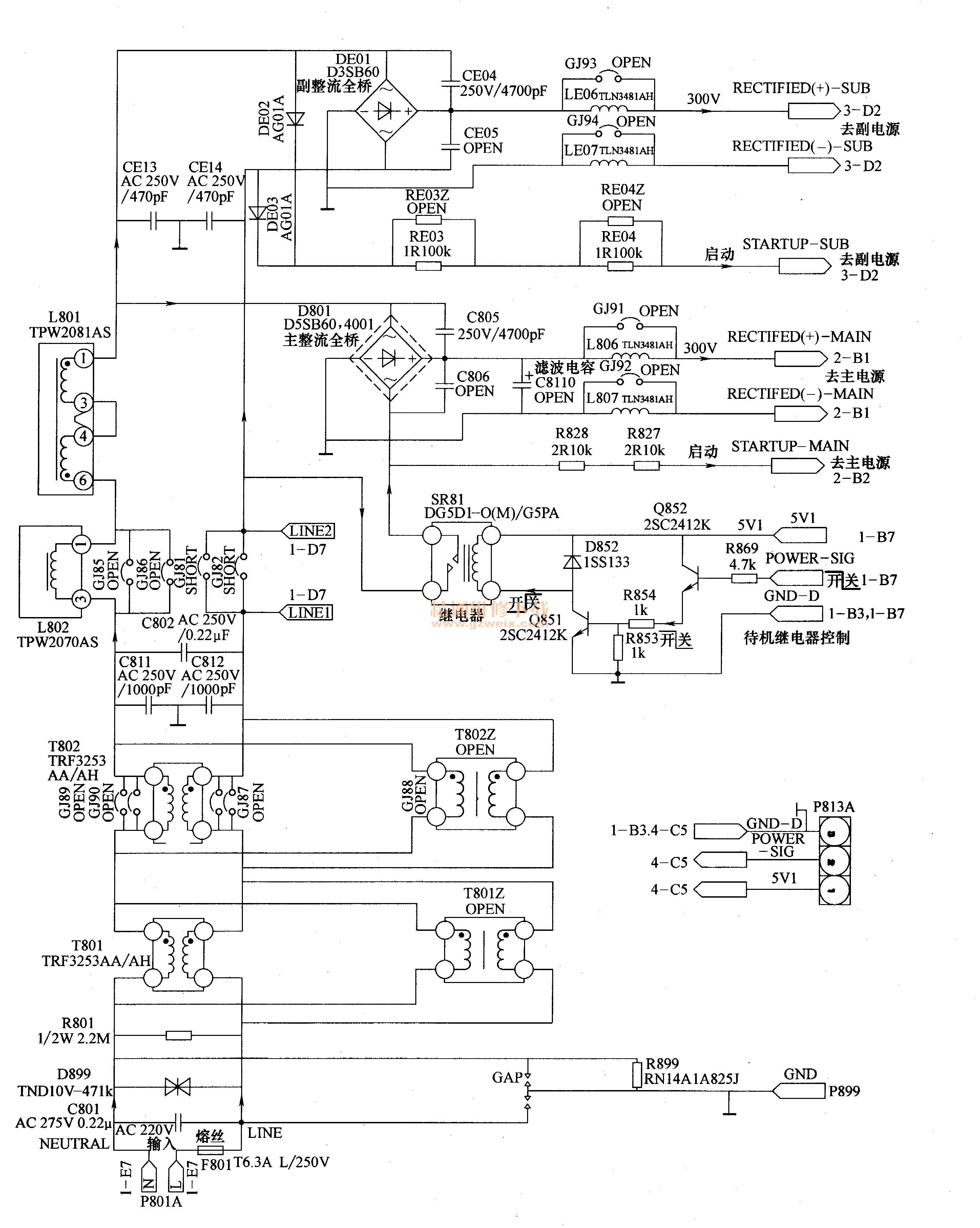

    东芝26WL66C液晶彩电电源板抗干扰电路如图6-3所示，主要由C801、T801、T802、C802、C811、C812、L802、L801、CE13、CE14组成。利用电感线圈和电容器组成的共模滤波电路，滤除市电电网干扰信号，同时防止开关电源产生的干扰信号窜入电网。

    滤除干扰后的市电，一是送到副电源整流滤波电路DE01，整流后送到副电源电路，经CE10滤波后为副电源供电，副电源首先工作，为主板控制系统和小信号处理电路供电，指示灯点亮；二是遥控开机后，主板送来高电平POWER-SIG开机电压，Q852、Q851导通，继电器SR81吸合，AC 220V经SR81送到主整流全桥D801，整流后送到主电源，经C810滤波后为主电源供电，主电源启动工作，为主板伴音功放和背光灯板提供电压。
    2．副电源电路

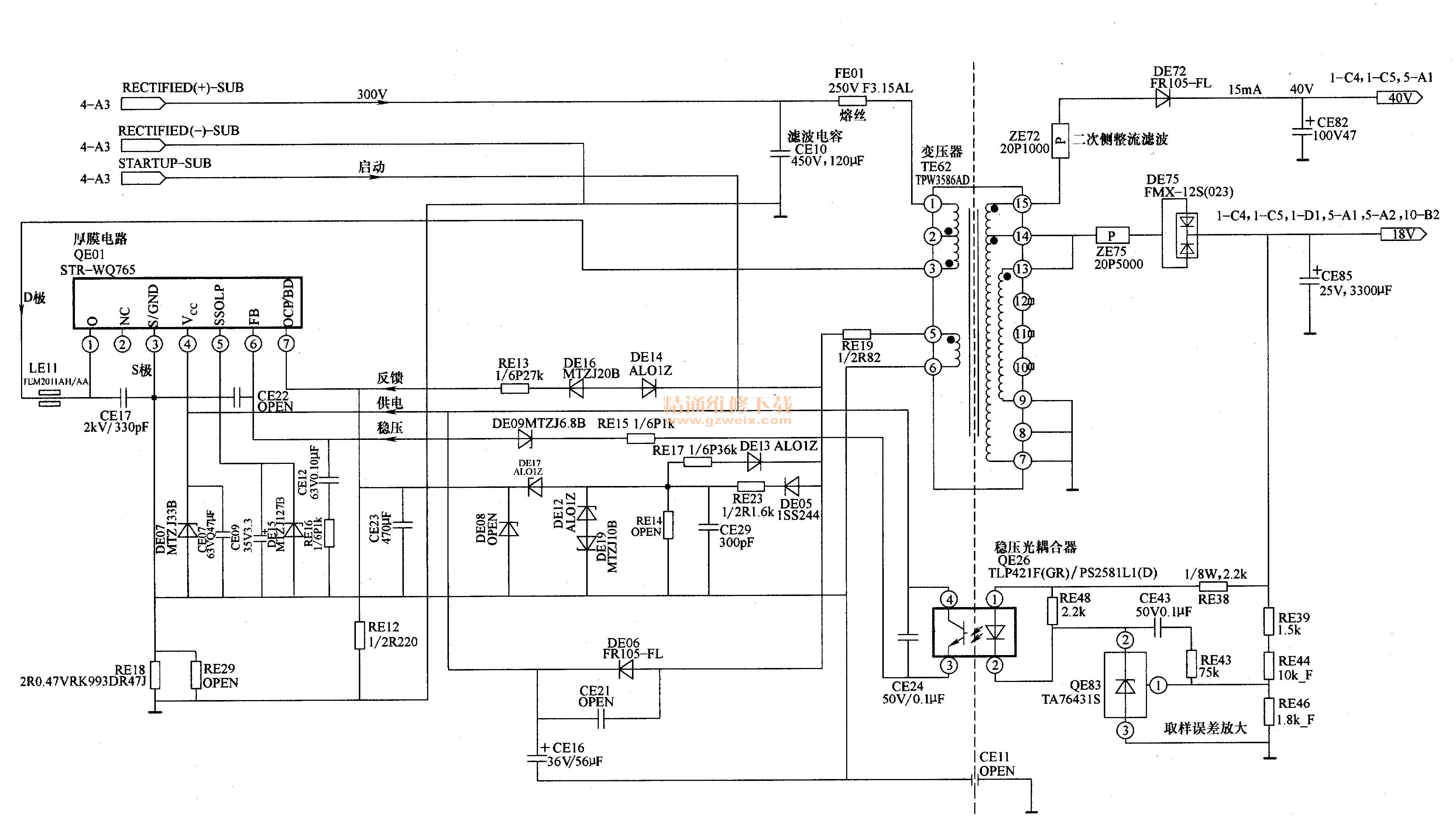

    东芝26 WL66 C液晶彩电电源板的副电源电路如图6-4所示，该电路由内含振荡驱动和MOSFET开关管的厚膜电路STR-W6765（QE01）、变压器TE62、稳压电路误差放大器TA76431 S（QE83）、光耦合器TLP421 F/PS2581 L（QE23）为核心组成。该电源利用STR-W6765厚膜电路的保护功能，开发了过电压保护、欠电压保护、过电流保护电路，保护电路启动时，停止开关电源工作，避免造成开关电源和负载元器件损坏。

   （1）STR-W6765简介

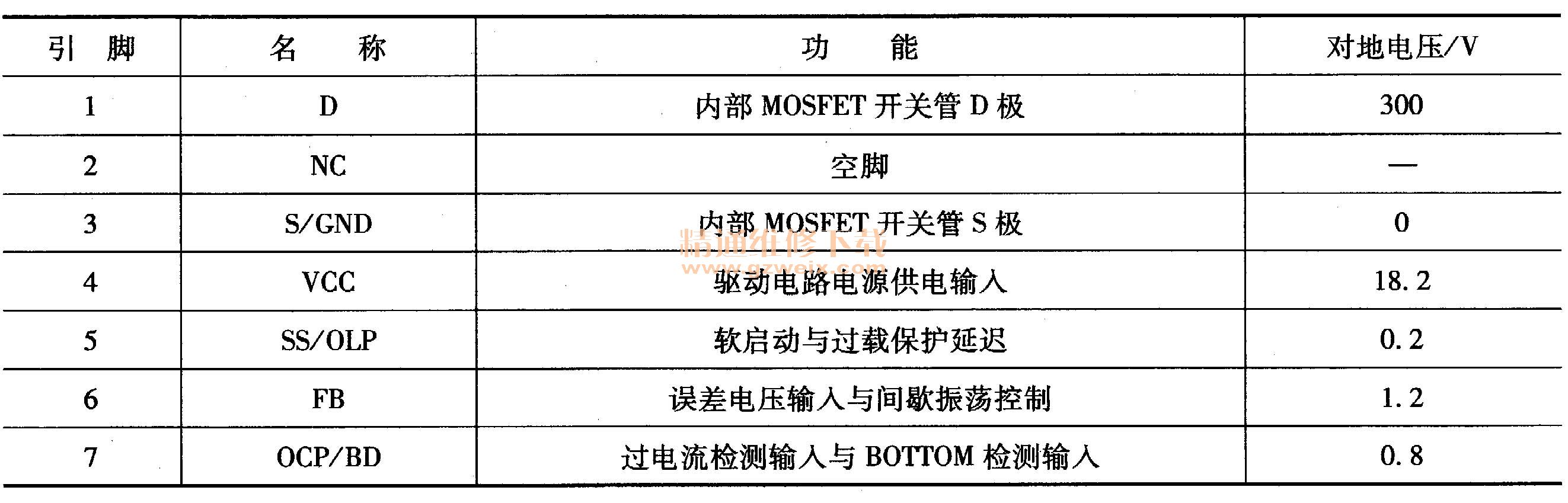

    厚膜电路STR-W6765内部电路框图如图6-5所示，内含反馈型稳压控制电路和大功率分效应晶体管，在准共振工作方式的基础上增加了Bottom-shik功能，即电源在带较轻负载寸（如待机状态），厚膜块内部MOSFET开关管以间隙振荡方式工作，降低电源的功耗，从而提高电源效率。具有过电压、过电流、过载保护功能和并设有最大导通时间限制电路。启动电压16.3～19.9V，工作稳定范围－20～115℃ 。STR-W6765的引脚功能和对地电压见表6-1。



   （2）启动工作过程
    AC 220V市电经抗干扰电路滤除干扰脉冲后，一是送到全桥DE01整流、经CE10滤波后产生300V直流电压，经TE62的一次侧为QE01的1脚内部MOSFET开关管供电；二是经DE02、DE03整流，RE03/Z、RE04/Z降压后，为QE01的4脚提供启动电压，副电源启动工作，QE01振荡电路产生的脉冲电压推动内部MOSFET开关管工作于开关状态，其脉冲电流在变压器TE62中产生感应电压。TE62二次侧的感应电压经整流滤波后产生18V和40V电压，经连接器P808的5脚和1脚输出。
