5．开关机与保护电路
   （1）开关机控制电路

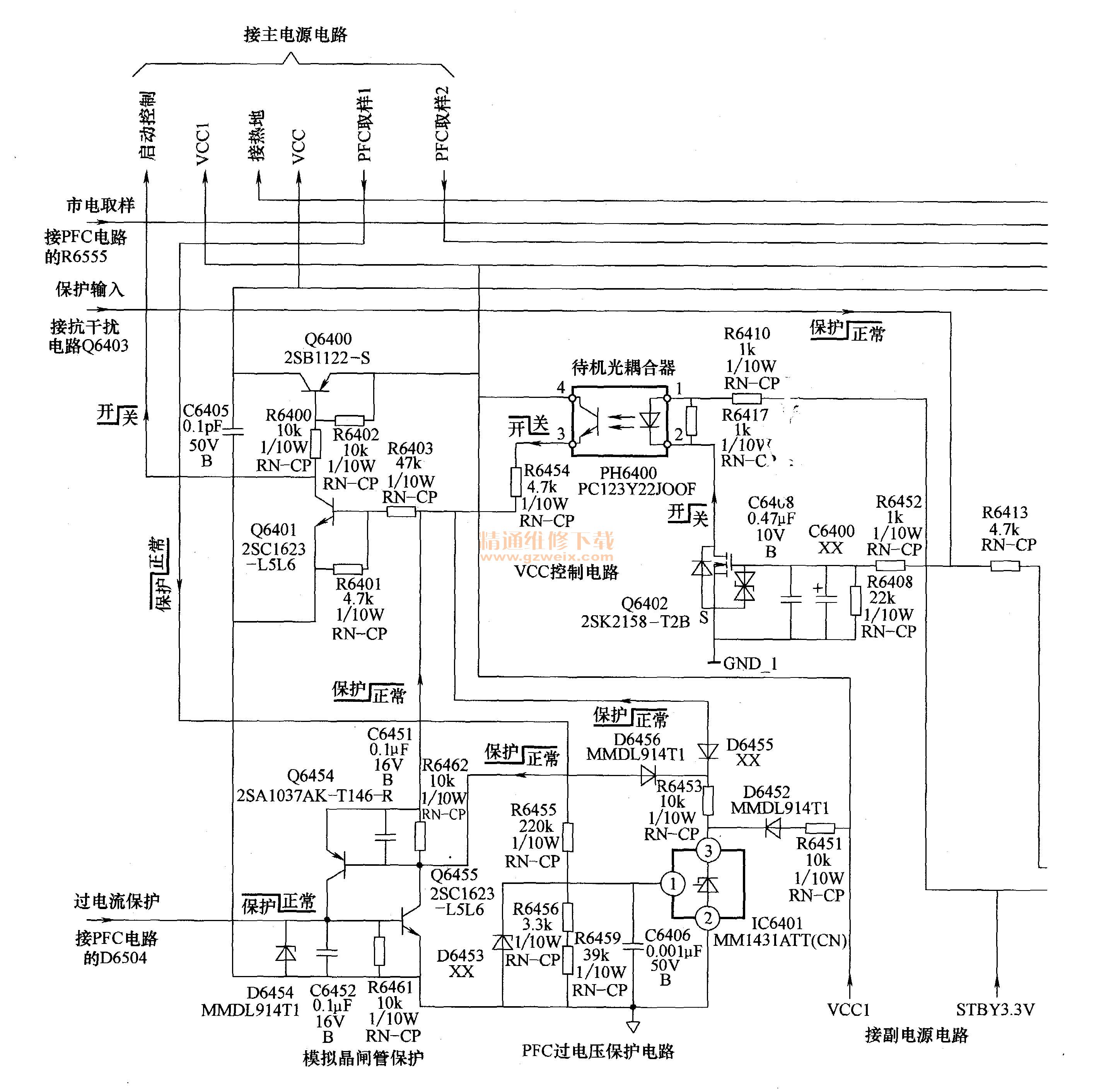

    开关机控制电路如图7-15所示，由晶体管Q6402，光耦合器PH6400 、VCC电压控制电路Q6401、Q6400等元器件组成，对PFC振荡电路和PWM振荡电路的VCC工作电压进行控制。


    开机时，主板送过来高电平开机信号POWER-ON、Q6402导通，光耦合器PH6400导通，VCC电压控制电路Q6401导通，C极输出低电平，将PNP型晶体管Q6400的B极电压拉低而导通，由副电源提供的VCC1电压经Q6400输出VCC电压，送到PFC驱动电路和PWM主电源驱动电路，PFC电路和主电源启动工作，为液晶彩电主电路提供工作电压，整机进入开机收看状态。
    遥控关机时，电源板收到的POWER-ON信号是低电平，Q6402的B极因没有电压而截止，此时光耦合器PH6400也截止，Q6401截止，C极输出高电平，PNP型晶体管Q6400的B极电压升高而截止，VCC1电压就无法通过Q6400提供VCC电压，电源板的PFC和PWM主电源停止工作。
   （2）热地端模拟晶闸管保护电路
    该开关电源板在热地端设有Q6454、Q6455组成的模拟晶闸管保护电路，如图7-15左下部所示，对PFC电路开关管电流和PFC输出电压进行检测，发生PFC电路过电流和PFC电压过高时，模拟晶闸管保护电路导通，对开关机VCC电路Q6401的B极电压进行控制，迫使VCC控制电路Q6401、Q6400截止，切断PFC电路和主电源驱动电路的VCC供电。
    1）PFC过电流保护：PFC电路开关管Q6500、Q6504在S极电阻R6530//R6531上产生的电压降（见图7-12），还经稳压管D6505、D6507、R6515、D6504送到图7-15所示的热地端模拟晶闸管Q6454、Q6455保护电路，当PFC开关管Q6500、Q6504电流过大， R6530//R6531两端电压超过D6505稳压值时，将D6505击穿，经D6507、R6515、D6504向Q6455的B极送入高电平保护触发电压，模拟晶闸管电路导通，将开关机VCC控制电路Q6401的B极高电平拉低，开关机Q6401、Q6400截止，VCC控制电路截止，进入待机保护状态。
    2）PFC过电压保护：PFC电路输出电压，经R6105～R6110与R6104分压产生的PFC取样电压1（见图7-14），送到误差放大器IC6401（MM1431 ATT）的输入端，PFC电压输出电压正常时IC6401截止；当PFC输出电压过高时，IC6401导通，经R6453、D6456将Q6454的B极电压拉低，模拟晶闸管电路导通，将Q6401的B极电压拉低，VCC控制电路截止，进入待机保护状态。
   （3）冷地端模拟晶闸管保护电路
    该开关电源板在冷地端设有Q6403、Q6455组成的模拟晶闸管保护电路，如图7-11右侧所示，对限流电阻两端电压和主电源输出的18V电压进行检测，当限流电阻两端电压和主电源输出的18V电压发生过电压故障时，模拟晶闸管电路导通，对开关机VCC电路Q6402的B极电压进行控制，迫使VCC控制电路截止，切断PFC电路和主电源驱动电路的VCC供电。
    1）限流电阻过电压保护：限流电阻R86002两端电压直接反映了整机启动电流的大小，限流电阻两端电压经D6001、R 86003整流，加到光耦合器PH6000的两端。R6002阻值很小，仅为6. 8Ω，正常启动时两端电压很低，不足以使光耦合器PH6000导通；当开关电源发生故障，致使启动电流过大，86002两端电压升高，迫使光耦合器PH6000导通，3脚输出高电平，经D6402向模拟晶闸管Q6455的B极送去高电平保护触发电压，模拟晶闸管电路导通，将开关机控制电路Q6402的B极电压拉低，Q6402截止，VCC控制电路截止，进入待机保护状态。
    2）18V过电压保护：当主电源输出的18V电压过高时，击穿22V稳压管D6408（见图7-15），经过D6408、R6442向模拟晶闸管Q6455的B极送去高电平保护触发电压，模拟晶闸管电路导通，将开关机控制电路Q6402的B极电压拉低，Q6402截止，VCC控制电路截止，进入待机保护状态。
   （4）PFC输出检测保护电路
    PFC输出检测保护电路由图7-15的右侧误差放大器IC6402（MM1431 ATT）、光耦合器PH6402（PC 123 Y22 JOOF）和Q6406为核心组成。PFC输出电压正常时，误差放大器IC6402导通，输出端为低电平，光耦合器PH6402导通，Q6406的B极电压被拉低而截止，E极输出低电平检测电压，送到主电路板，主电路板据此进行组成工作。当PFC电路发生故障，输出电压降低过多时，误差放大器IC6402截止，输出端变为高电平，光耦合器PH6402截止，Q6406导通，E极输出高电平检测电压，送到主电路板，主电路板据此进入保护状态。
