4．主电源

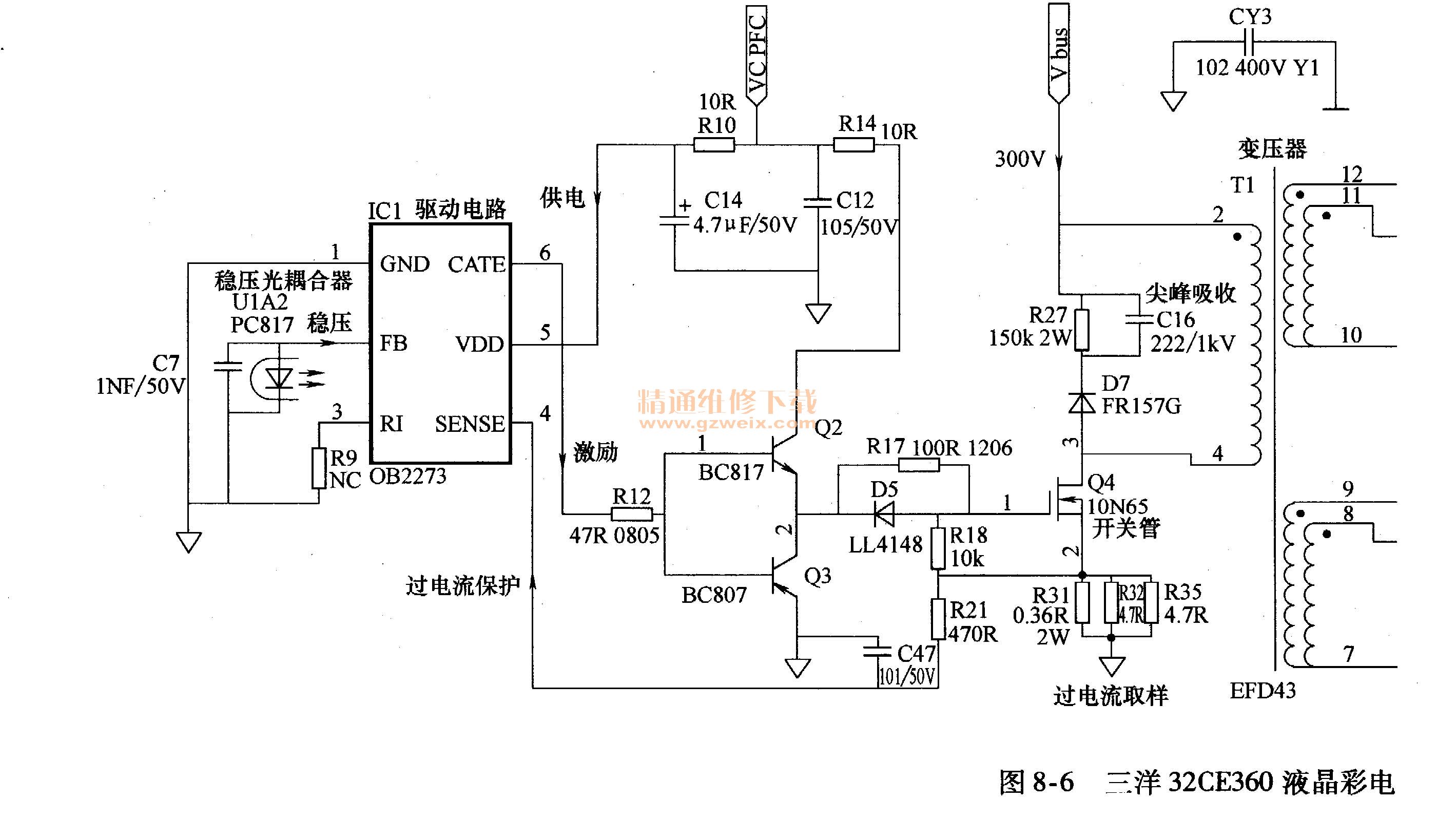

    三洋32CE360液晶彩电采用的电源板主电源电路如图8-6所示，由振荡驱动控制电路IC1（0B2273）、推动电路Q2/Q3、开关管Q4、开关变压器T1和稳压电路光耦合器U1（PC817）、误差放大器U6（TL431）等元器件组成，产生12V和24V电压，为主电路板和逆变器电路供电。



   （1）启动工作过程
    接通电源后，300V整流滤波电路输出的300V直流电压经T1的绕组2-4加到Q4的D极，作为Q4的工作电压。
    开机后，开关机控制电路输出的VC-PFC电压加到IC 1的5脚，同时为推动电路Q2、Q3供电，主电源启动工作，IC 1内部振荡电路启动，产生的振荡脉冲信号经内部电路处理后，从6脚输出，经Q2、Q3放大后，加到Q4的G极，Q4工作于开关状态，在T1各个组产生感应电压，开关电源启动工作，其脉冲电流在T1中产生感应电压。

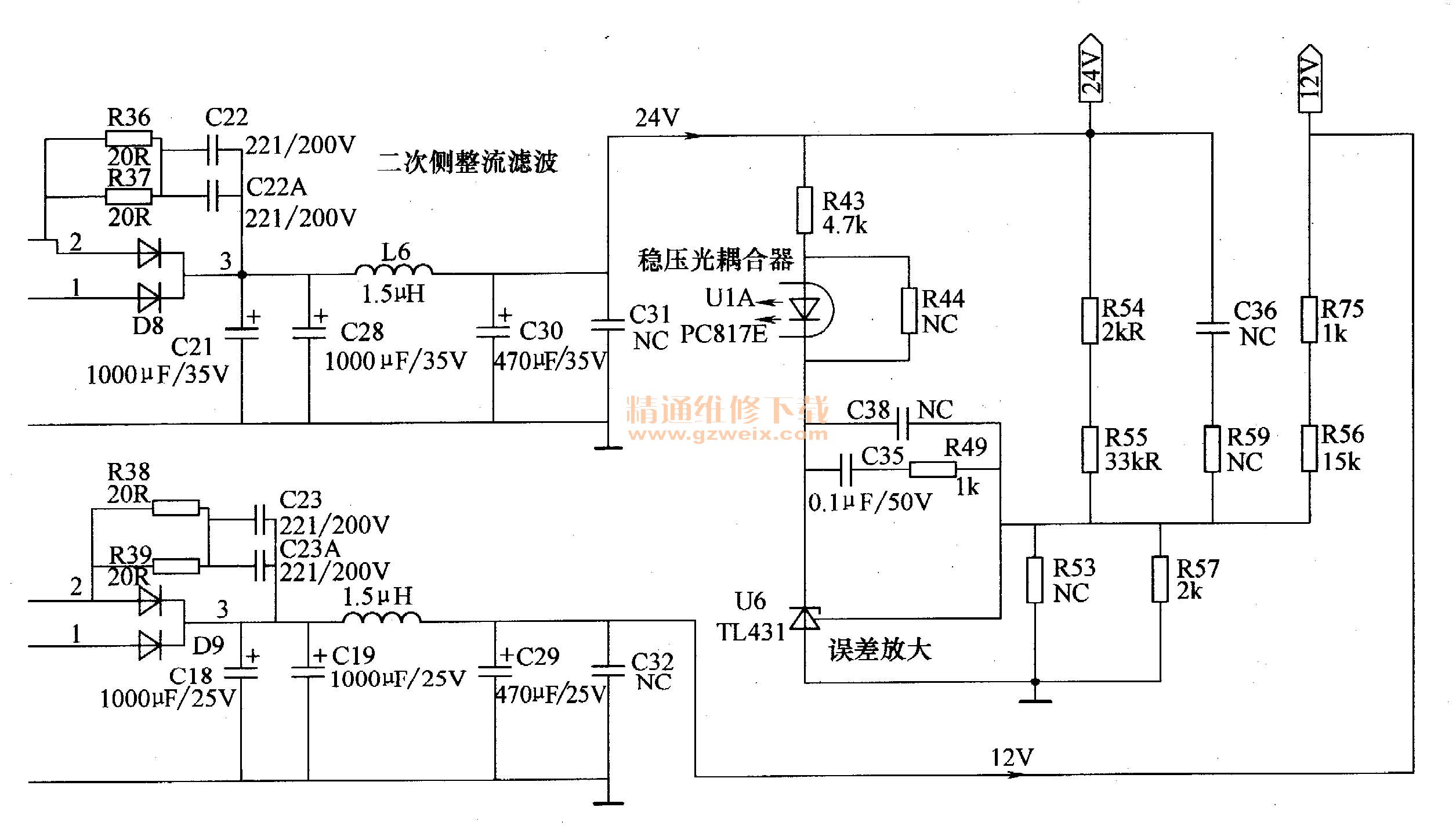

    T1的10-11//12绕组输出的感应电压经D8、C21、C28、L6、C30、C31整流滤波后，得到24V电压送往背光灯驱动板（又称逆变器），作为逆变器的工作电压。T1的7-8//9绕组输出的感应电压经D9、C18、C19、L5、C29、C32整流滤波后，得到12V直流电压，作为信号处理电路的工作电压。另外，12V电压通过R144与R71分压后加到Q15的G极，作为Q15的G极的偏置电压，则Q15的S极输出5V电压送往信号板。
在本电源电路中，5V电压的输出受控于12V电压。当无5V电压输出时，应先检查12V是否正常。
   （2）稳压控制电路
    该电源的稳压控制主要由三端精密稳压器U6（TL431），光耦合器U1（PC817）及24V取样电阻R54、R55、12V取样电阻R75、R56和R53、R57等元器件组成，对IC1的2脚电压进行控制。
    当输出的12V或24V升高时，经上述取样电阻分压所得的电压也随之升高，即U6的R极电压升高，则U6的K极电压下降，即U1的2脚电压下降；同时，升高的24V电压通过电源板主电源电路R43使U1的1脚电压升高，这样U1的1、2脚间的电压降增大，其内部的发光二极管发光增强，使U1的3、4脚间的光敏晶体管导通程度加深，其C、E极间等效电阻减小，则IC1的2脚反馈电压下降，在芯片内部PWM控制器的作用下，IC 1的6脚输出的脉宽变窄，则开关电源输出电压下降，从而达到稳压的目的。若输出的12V或24V电压下降，其稳压过程与上述相反。
图中，R43为U1的限流电阻，以保证其最大工作电流小于10mA ；R44的作用是为了防止U1进入死区；C35、R49的作用是提高反馈环的响应速度。
   （3）过电流保护电路
    IC1的4脚为电流检测输入端，内接电流控制电路，用于检测卿的工作电流。正常工作时，电流检测电阻R31、R32、R35上的电压通过R21送至IC 1的4脚，对电流进行控制；当R31、R32、R35上的电压超过保护设定值时，IC1进入过电流保护状态，6脚无激励脉冲输出，开关电源停止工作。
   （4）尖峰吸收电路
    为了防止开关管Q4在截止期间T1一次绕组产生的较高的反峰压电压击穿，设有D7、C16、R27组成的反峰压吸收电路。当开关管Q4截止时，将T1一次绕组产生的反峰压吸收释放，避免击穿开关管Q4。副电源也设有相同的尖峰吸收电路，工作原理相同。
