三洋32CE530 ALED液晶彩电电源+背光灯板维修详解
来源:本站整理  作者:佚名  2017-03-15 10:51:41

    三洋32CE530ALED液晶彩电采用型号为LK-PI320214A的电源板,是将开关电源与LED背光灯驱动电路合二为一的组合板,开关电源驱动电路采用LD7575,输出24V、12V、5V、5VSB电压,为主板和背光灯电路供电;LED背光灯驱动电路采用OB3362F,为4路LED背光灯串供电。

    一、开关电源原理详解

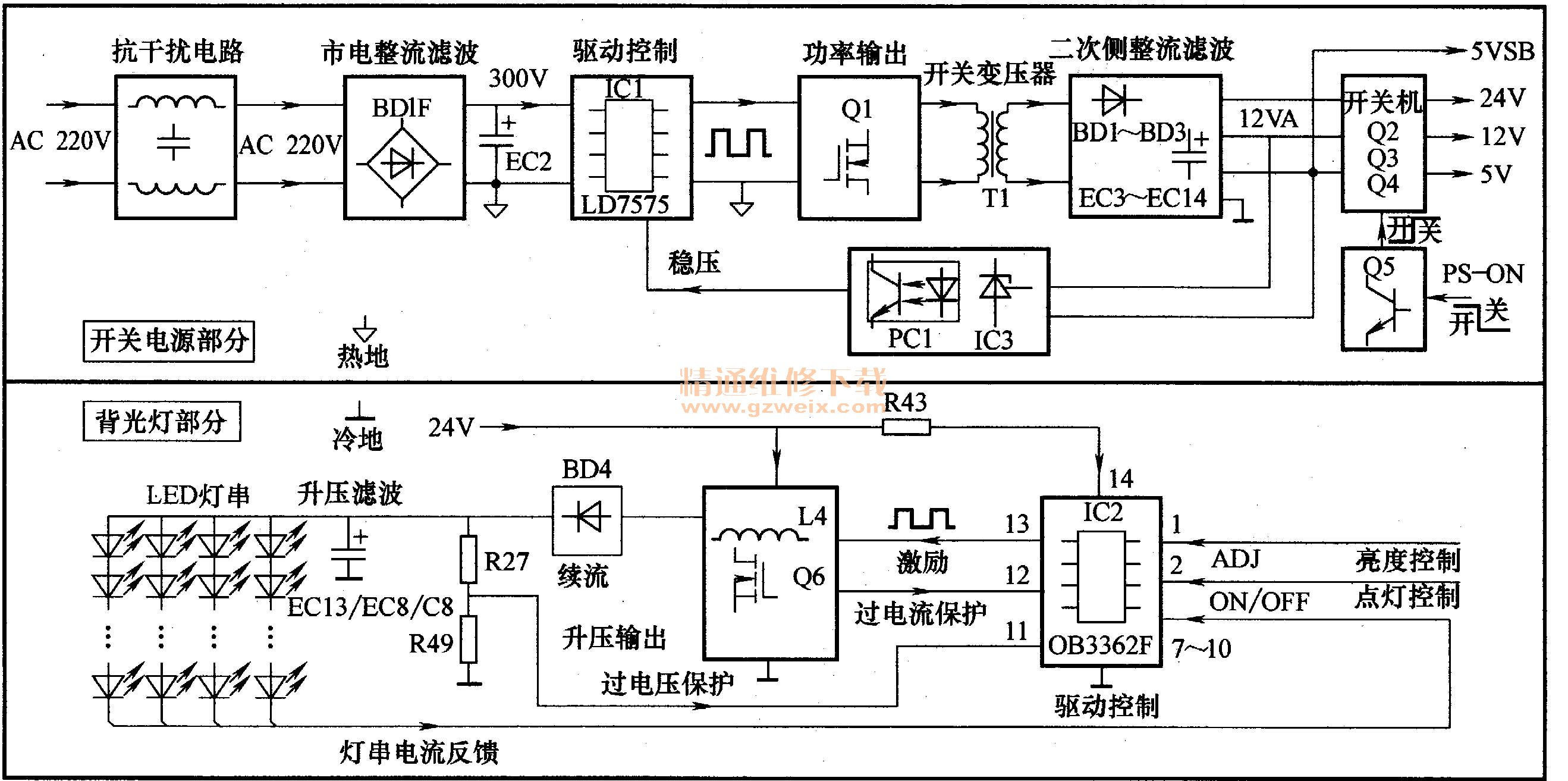

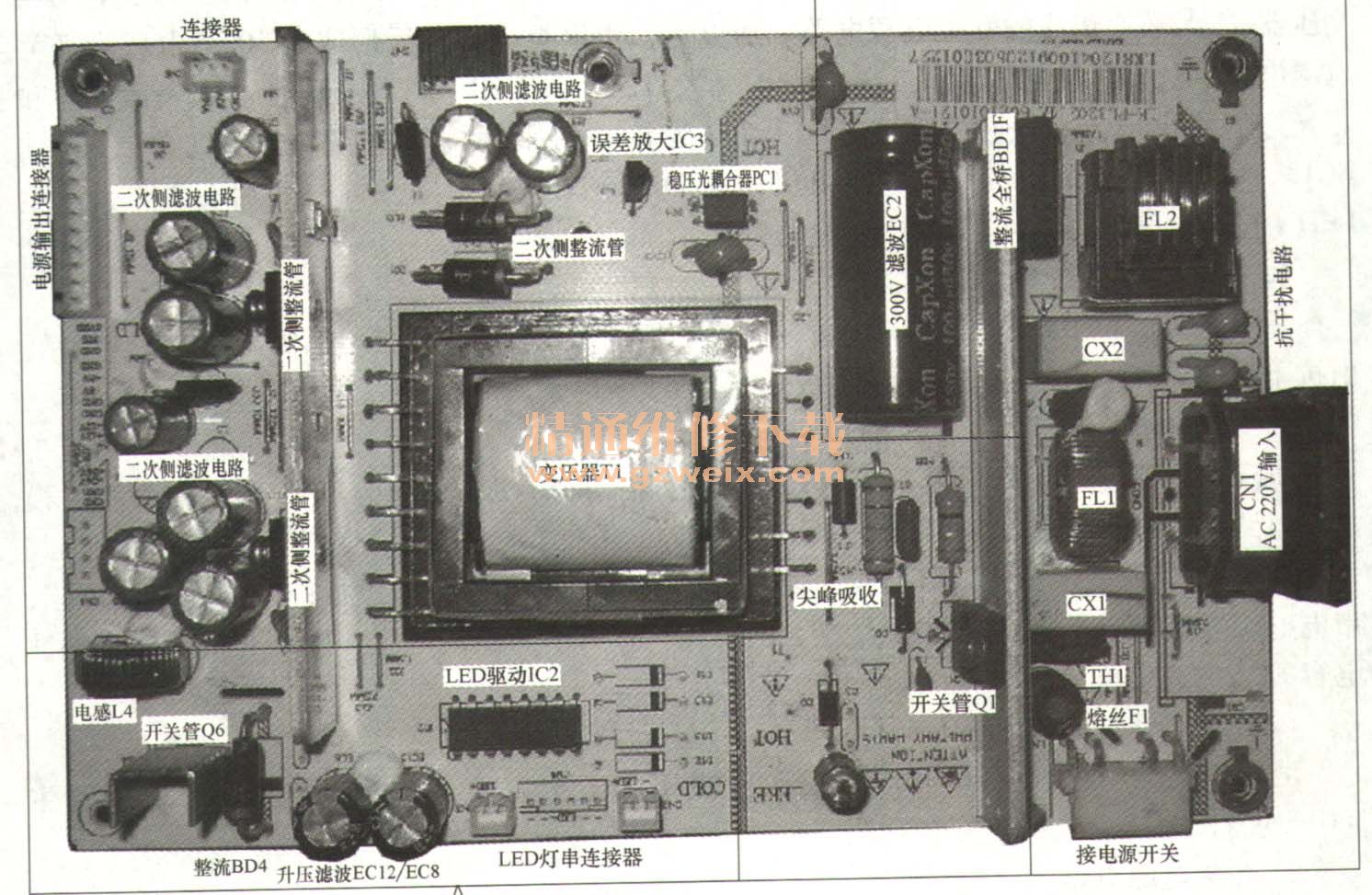

    三洋32CE530ALED液晶彩电电源+背光灯板实物图解如图8-7所示,电路组成框图如图8-8所示。



    该二合一板由两部分组成:一是以驱动控制电路LD7575(IC1)、MOSFET开关管Q1、
变压器T1为核心组成的开关电源电路。通电后,市电整流滤波后形成的300V电压为开关电源电路供电,开关电源启动工作,输出24V、12VA、5VSB、5V电压,为主板负载电路和背光灯电路供电。二是由OB3362F(IC2)为核心的驱动控制电路和由L4、Q6、BD4、
EC13、EC8、C8为核心的升压电路组成的LED背光灯电路,遥控开机后启动工作,产生LED+输出电压,将4路LED背光灯串点亮。
    1.抗干扰和整流滤波电路

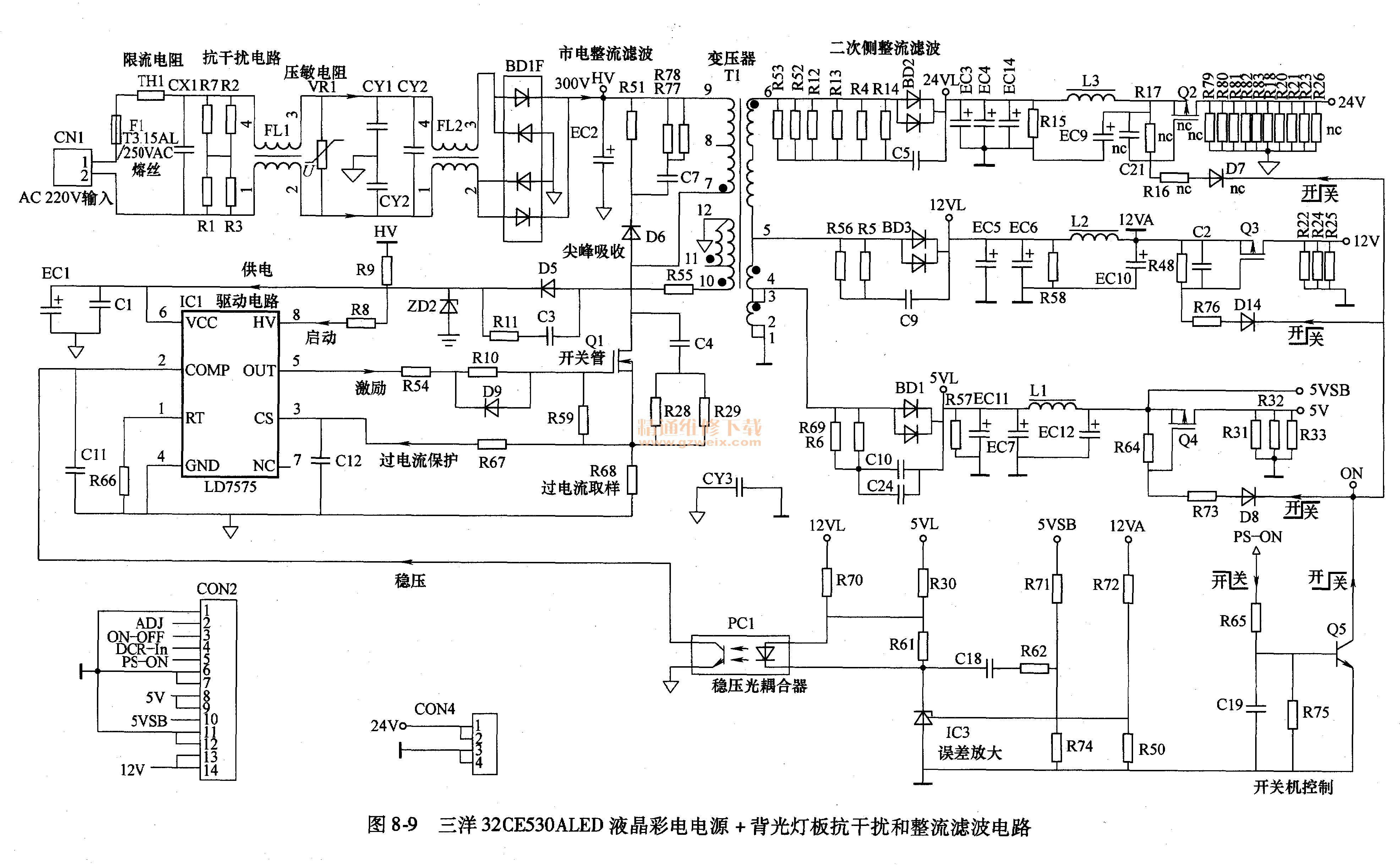

    三洋32CE530ALED液晶彩电电源+背光灯板抗干扰和整流滤波电路如图8-9上部所示,由抗干扰电路和市电整流滤波电路组成。
   (1)抗干扰电路
    抗干扰电路利用电感线圈FL1、FL2和电容器CX1、CX2、CY1、CY2组成的两级共模滤波电路,一是滤除市电电网干扰信号,二是防止开关电源产生的干扰信号窜入电网。
    图中,F1为熔丝,电源板发生短路故障时烧断,断电保护电源板;VR1为压敏电阻,市电电压过高时击穿,将熔丝F1烧断,断电保护;TH1为限流电阻,限制开机瞬间大滤波电容EC2的充电电流。
   (2)市电整流滤波电路
    滤除干扰脉冲的AC 220V市电,通过全桥BD1F、电容EC2将交流市电整流滤波,产生300V的直流电压,送到开关电源电路。
    2.开关电源电路
    三洋32CE530ALED液晶彩电电源+背光灯板的开关电源部分电路如图8-9所示,没有PFC电路,市电电压整流后由大滤波电容器滤波后为电源电路供电,经电源电路变换后,输出24V、12V、5V、5VSB电压。
    电源部分IC1采用三洋公司生产的低功耗、高电压电流型PWM电源控制器LD7575,设置无损耗高压电流源,可以省去普通开关电源的启动电路;它的外围元器件很少,仅用几只阻容件,就可以构成低成本高性能单端反激开关电源。

   (1)LD7575简介
    LD7575是开关电源专用驱动控制电路,芯片内部集成有高4压电流源、基准电压源、DSC振荡器、电压误差放大器、电流检测放大器、PWM比较器、RS锁存器、驱动级、过电压保护、过电流保护和欠电压锁定(UVLO)等功能电路。采用DIP-8塑封结构,各引脚功能见表8-2。
   (2)启动工作过程
    AC 220V市电整流滤波后形成的300V电压一是通过T1的一次绕组9-7为Q1供电,二是经R9、R8为IC1(LD7575)的8脚提供启动电压,主电源启动工作,IC1从5脚输出激励脉冲,推动Q1工作于开关状态,其脉冲电流在输出变压器T1中产生感应电压。其中绕组12-19上产生的感应电压,经D5、EC1整流滤波后得到VCC电压,送到IC 1的6脚,取代IC1的8脚内HV电源为控制电路IC 1供电。

[1] [2] [3]  下一页
