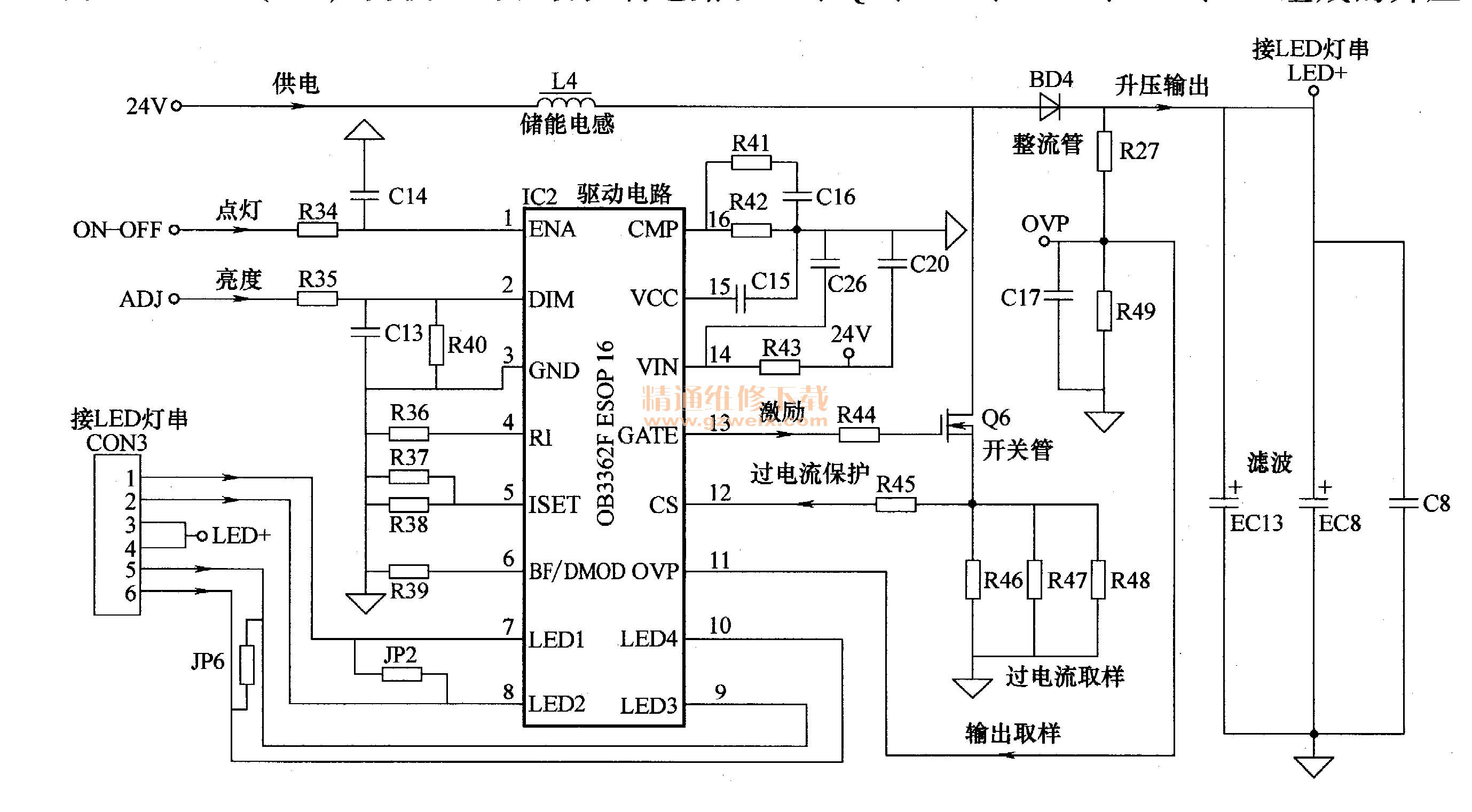

三洋32CE530ALED液晶彩电电源＋背光灯板的LED背光灯驱动电路如图8-10所示，由OB3362F（IC2）为核心的驱动控制电路和L4、Q6、BD4、EC13、EC8、C8组成的升压输出电路两部分组成。遥控开机后，主电路控制系统向电源板背光灯逆变器电路送去ON/OFF开启电压和ADJ亮度控制电压，背光灯电路启动工作，将输入的直流电压提升后，为4路LED背光灯串供电。

    1．升压输出电路
   （1）OB3362F简介

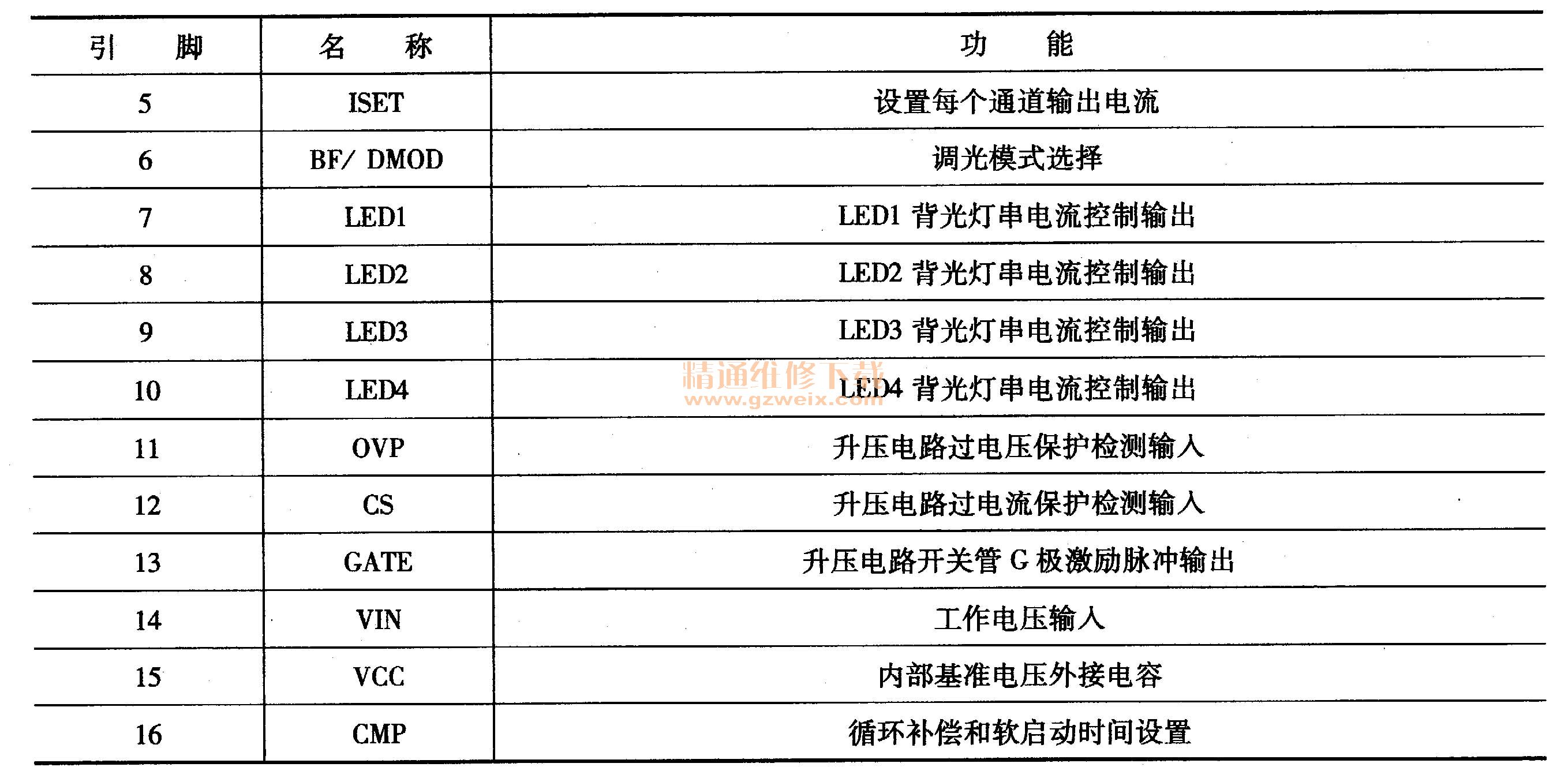

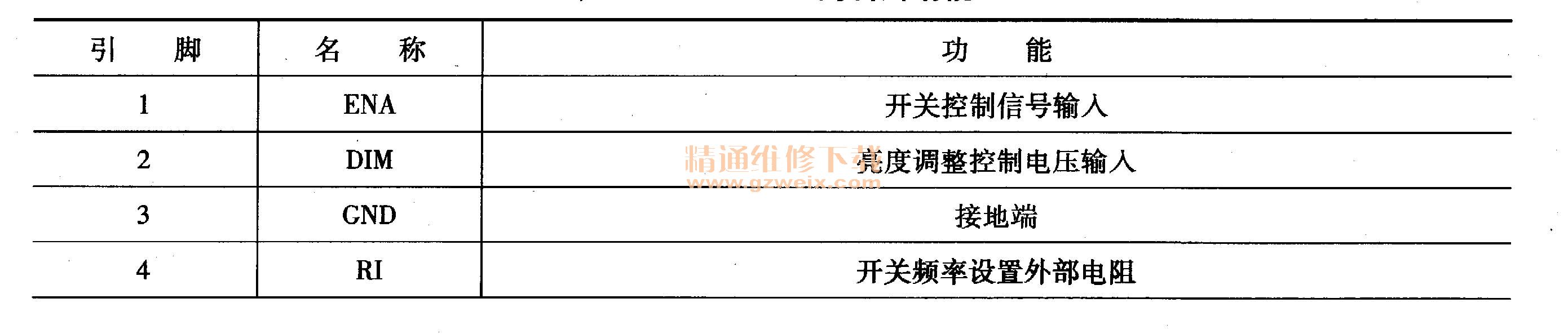

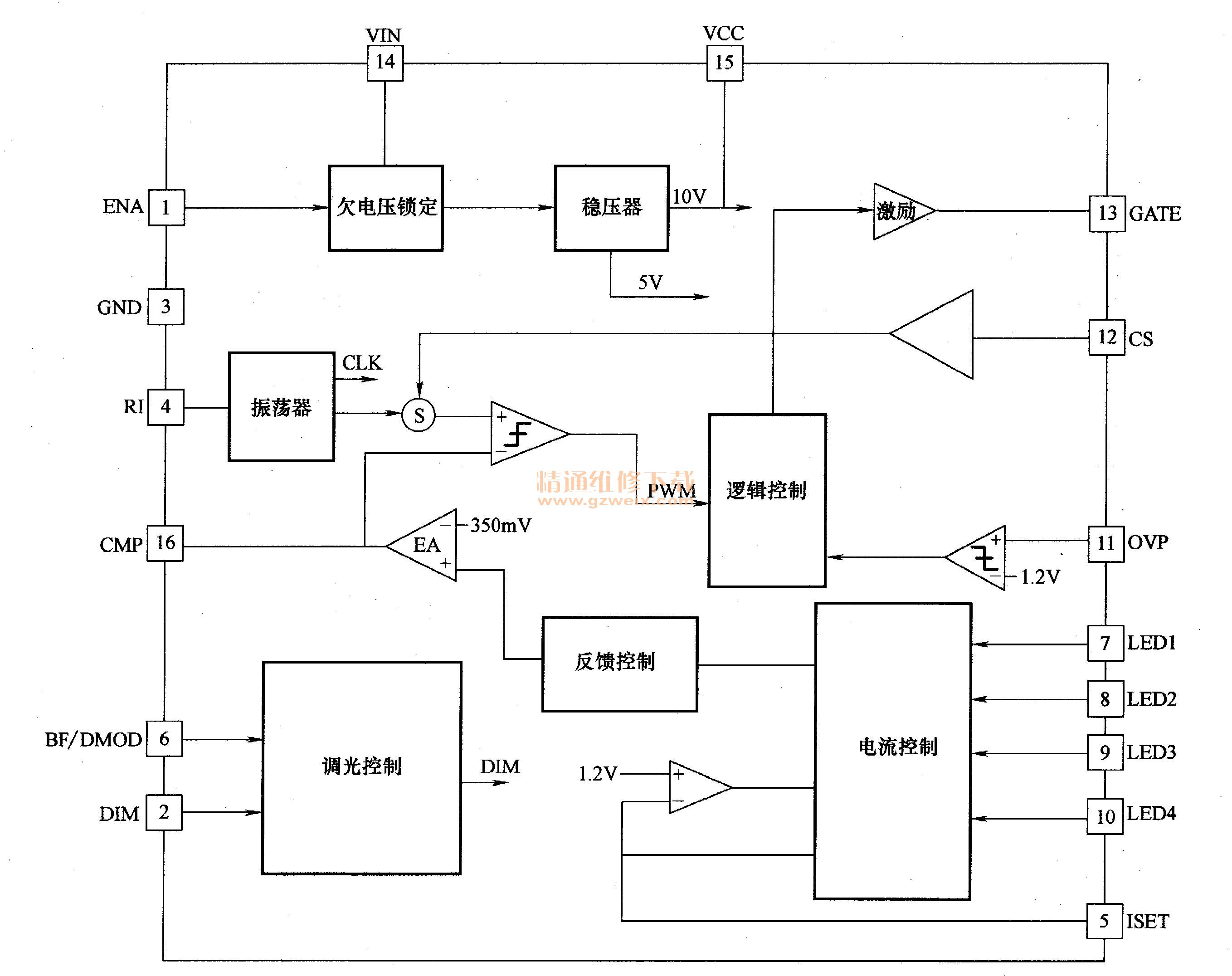

    OB3362F是高集成度、高性能的LED背光灯驱动控制电路，设有升压输出电路和提供4通道LED均流控制，内部电路框图如图8-11所示，内设稳压器、振荡器、逻辑控制电路、电流控制电路和调光控制电路等。操作频率可通过改变外部电阻进行控制，工作频率为100～ 600kHz，工作电压为6～30V，可为4路LED背光灯提供200mA电流，通过调整外部直流电压对背光灯亮度进行调整。采用16脚封装，其引脚功能见表8-3。




   （2）启动工作过程
    遥控开机后，开关电源输出的24V，一是为升压输出电路供电，二是经R43降压后为IC2的14脚供电，遥控开机后主板送来的ON/OFF点灯电压送到IC2的1脚，亮度调整ADJ电压送到IC2的2脚，背光灯电路启动工作，内部振荡电路振荡频率由IC2的4脚外部电阻R36决定，6脚外部电路连接方式对调光模式进行选择。
    启动后，IC2内部产生的激励脉冲，经内部电路处理放大后，从13脚输出升压激励脉冲，推动 MOSFET开关管Q6工作于开关状态，Q6导通时，24V电压经L4、Q6、R46//R47//R48构成回路，在L4中储存能量；Q16截止时，L4中储存电压与24V电压叠加，经BD4整流后，向升压滤波电容EC 13、EC8、C8充电，产生高于24V的LED＋输出电压，经连接器输出，将4路LED背光灯串点亮。
   （3）升压开关管过电流保护电路
    升压开关管Q6的S极外接过电流取样电阻R46～R48，开关管的电流流经过电流取样电阻时产生的电压降反映了开关管电流的大小，该取样电压经R45反馈到IC2的12脚，当开关管Q6电流过大，输入到IC2的12脚电压过高，达到保护设计值时，IC2内部保护电路启动，停止输出激励脉冲。
   （4）输出电压过电压保护电路
    升压输出电路EC13、EC8、C8两端并联了输出电压分压取样电路R27、R49，对输出电压进行取样，反馈到IC2的11脚。当输出电压过高，达到保护设计值时，IC2内部保护电路启动，停止输出激励脉冲。
    2.均流控制电路
    4路LED背光灯串回路电流经连接器返回电源板，流回到IC2的7～10脚，与内部均流控制电路构成回路，内部均流控制电路对返回的灯串电流检测检测和比较，并据此对灯串电流进行均流控制，确保各个灯串电流大小相等，背光灯串发光均匀稳定。背光灯电流由5脚外部R37//R38决定。
