故障现象6：不能连接有线网络。
    分析检修：先检查网线接口的连接情况，插入网线后，观察网口指示灯是否点亮。正常情况下，黄色指示灯一直亮，表示已经建立数据连接关系；绿色指示灯闪烁，表示有数据通信。若这两个指示灯均不亮，则表明网线连接异常或网络芯片工作异常，可先更换网线一试。
    接下来检查网口输入至网络变压器U1000之间的线路，如图2所示。对比测量U1000数据端的对地电阻，若某引脚的阻值与其他脚相差较大，则重点检查该端的外围线路及焊点。如网络连接与输入电路无问题，则测量网络数据收发芯片的供电与晶振电路是否正常，如正常，则通过USB口升级软件。


    故障现象7：图像正常，无声音。

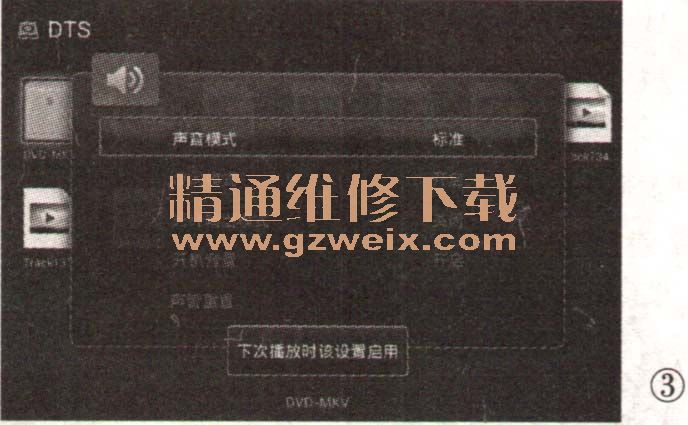

    分析检修：先打开DTS（ "Digital Theatre System”的缩写，即数字化影院系统）设置界面，如图3所示，确认声音设置是否正确。若打开“SPDIF”（“Sony/Philips Digital Interface Format”的缩写，即SONY、PHILIPS数字音频接口的简称）或“耳机”，则声音会通过SPDIF或耳机发出，喇叭中无声。
    接下来检查伴音数字功放U1200（TAS5711）的输入信号是否正常，具体引脚有U1200的21脚（12S-OUT BCK，脉冲频率为3.072MHz）、20脚（12S-OUT-WS，脉冲频率为48kHz）和22脚（12S -OUT-SD）。如果没有输入信号，则检查主芯片；如果有输入信号，则先检查U1200的VCC＿ PA和VCC_PA1（均为16V）供电是否正常，其测试点为电容C1203或C1204正极。然后测量控制信号AMP＿ EN（19脚）和AMP－ RESET#（25脚）是否都为高电平。

    若上述检测均正常，则测量输出电感的L1200、L1201、L1202、L1203前端是否有PWM信号，若有，则检查电感及喇叭；若没有，则更换U1200。
