二、常见故障检修
    故障现象1：无＋3.3VSTB待机电压输出。

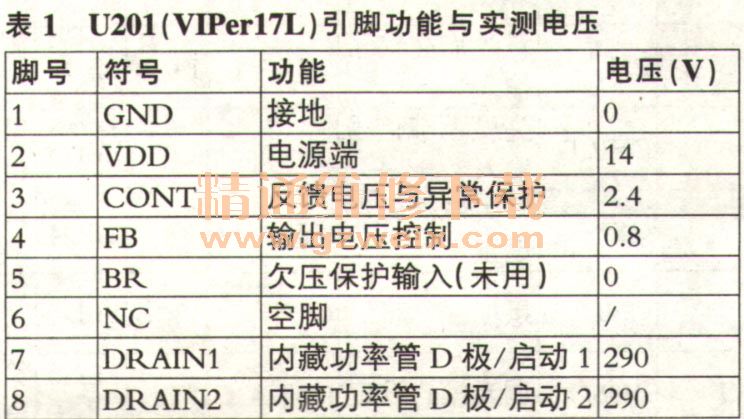

    分析检修：无＋3.3V待机电压输出，首先应检查U201⑧脚电源启动端是否有约＋290V电压。如果无，检查市电的输入、整流滤波电路；若有，则断开L201右端试机。检测C208正极是否有待机电压输出，若有输出，表明负载有短路故障；若仍无输出，表明故障在电源本身，这时可断开U201④脚外接电路试机。若有很高的电压输出，说明故障在稳压控制环路；否则，故障在 U201②、③脚外接的整流滤波电路或U201本身。表1是U201的引脚功能与待机电

    故障现象2：无＋24V、＋58V电压输出。

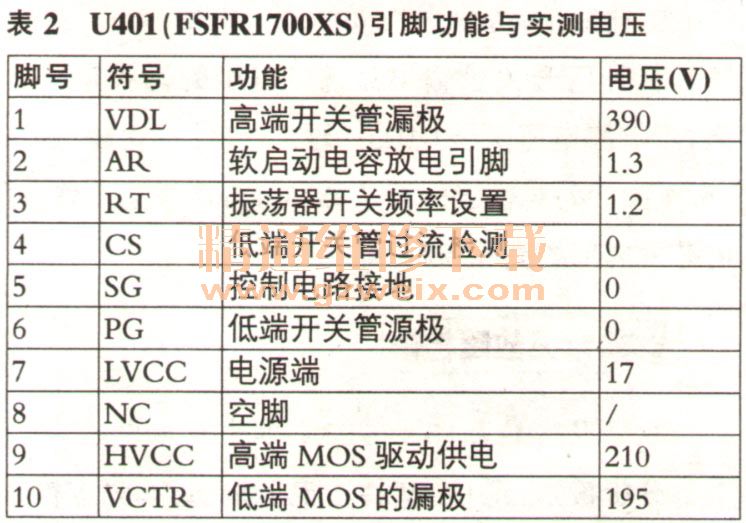

    分析检修：先在＋3.3VSTB电压输出端与插座P1的⑩脚之间接一只1kΩ电阻，强制开机，测量U401电源端⑦脚是否有＋17V电压。如无，则先排除电源方面的故障；如果有，再测U401的①脚电压，若正常，可断开＋24V、＋58V负载，在输出端接一块电压表，然后通电试机。如果读数明显增大，表明故障极可能是过压保护电路动作所致，排查稳压环路；若电压表读数正常，则说明过流保护电路动作，应对负载作“断开法”检查；若电压表读数为零，则重点检查D405、C407，最后代换U4010 U401引脚功能及参考电压见表2，供参考。

    故障现象3：电源带负载能力差。

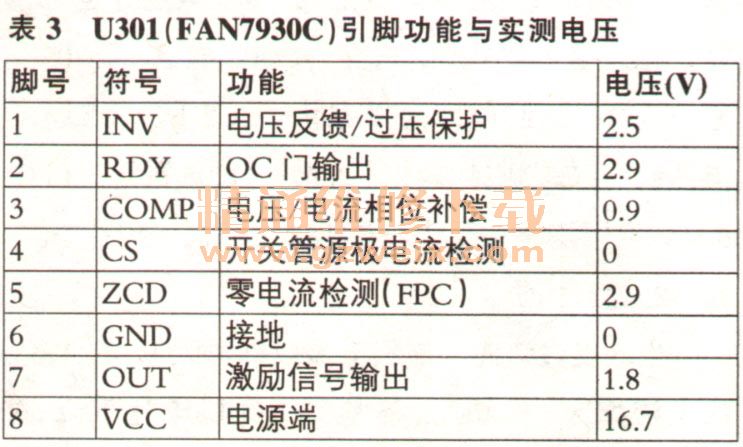

    分析检修：检查FPC电路输出的VBUS（＋390V）电压是否正常，如果明显偏低，应查VB电压（约＋300V）是否正常，如不正常，则检查市电整流滤波电路；若正常，则表明PFC电路存在故障，重点检查R307～R310、CE2、CE3、QW3等元件。U301（FAN7930C）引脚功能及电压见表3。

    故障现象4：背光灯不亮。

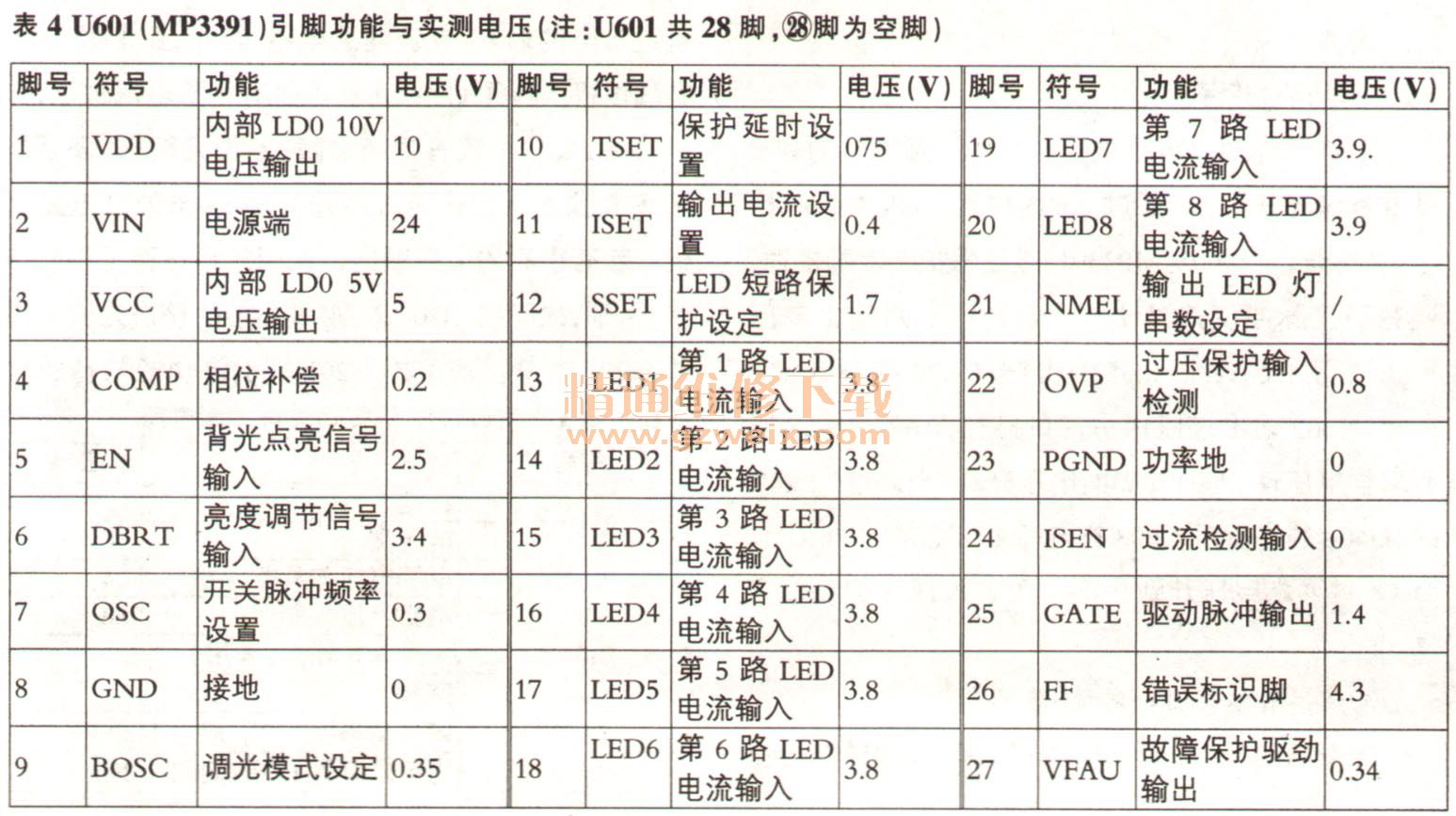

    分析检修：先测插座P601②、③脚电压是否大于＋2V，若否，则对主板输出的背光开／关、亮度调节信号及传输电路进行检查。若正常，则检查＋58V、＋24V供电是否正常；若不正常，则对电压的产生及控制电路进行排查。若供电正常，则测量升压输出端电压是否为105V/115V（2D/3D状态时），如果异常，则检查Q601、R620、D601、C611、C612、L601等元件，最后代换U601、U602。MP3391引脚功能与在路2D状态下实测电压见表4，供参考。

    故障现象5：开机后屏亮一下，随即黑屏。
    分析检修：若测得＋24V、＋58V电压正常，则故障可能是LED驱动电路过压保护所致，可在开机时迅速测量U601的22脚电压，若大于＋1.24V，再检测V1＋电压。如果V1＋电压过高，则表明输出电路开路，如插座P602与插头松动或接触不良；若电压正常，则是过压保护电路本身存在故障，如8627、R628阻值增大或引脚虚焊。
