若芯片引脚功能相同或相近,但芯片内部是否有续流二极管状态不同,或者芯片的反馈电压有差异,这时可考虑改动代换。
当用无续流二极管的芯片代换内置有续流二极管的芯片时,则在输出端(多为SW脚)对地外接续流二极管。由于续流二极管工作在高频大电流状态,因此应采用恢复时间短的肖特基二极管,不能采用普通整流二极管。若用内置有续流二极管的芯片代换无续流二极管的芯片,则拆除原芯片外接的续流二极管。

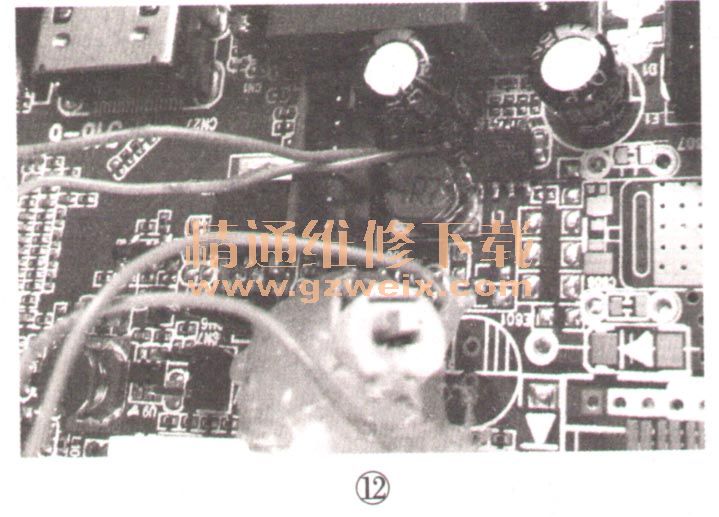

若改动代换后,输出电压过高或过低。则调整芯片反馈端(FB)外接取样电阻的阻值。实际改动时,可先将该端的下分压电阻改为可调电阻,如图12所示,带上假负载后上电(注意:不能断开取样电阻通电检测。否则,稳压反馈环路失控,芯片会立即损坏),慢慢调节可调电阻直到输出电压符合要求时为止,最后将可调电阻换为高精度的固定电阻即可。
虽然上述DC-DC芯片均内置MOSFET开关管、振荡器、误差放大器及过流、过压等保护电路,但在是否集成续流二极管、内部电路性能、比较电压闭值等方面不尽相同,从而导致该类DC-DC芯片的反馈电压值、EN(使能)开启/关闭闭值、输入/输出电压范围、输出电流大小等主要参数也有所差异,具体参数见表9。
