二、背光电路

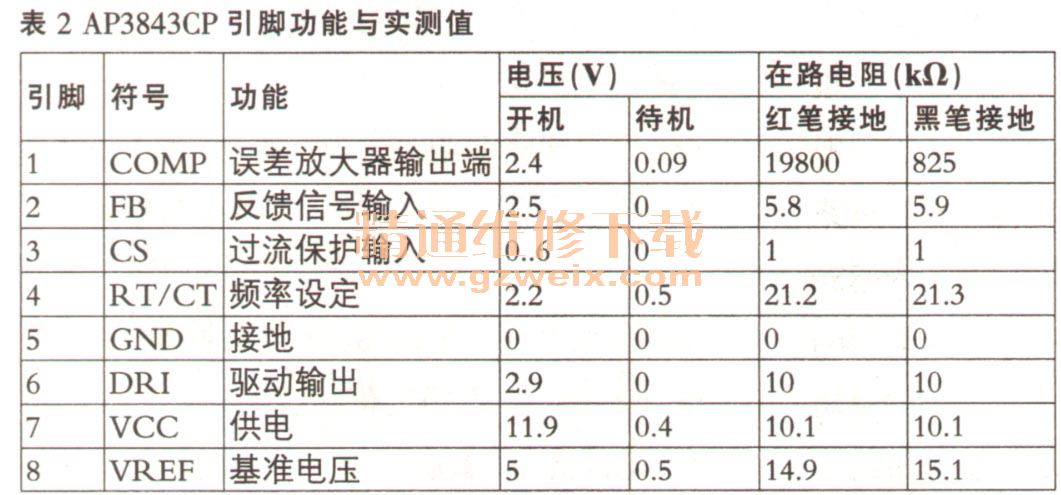

    该部分电路主要由LED升压电路、亮度控制电路、恒流控制和灯条保护电路组成，其控制芯片采用AP3843CP（N901）。该芯片的引脚功能与实测值见表2。

    LLED升压电路
    该电路主要由N901、L906、L904、V902组成。主板送来的4.2V高电平背光控制信号SW，通过表2 AP3843CP引脚功能与实测值V932相继导通，12V通过V932的e、c极为N901的⑦脚供电。这时N901⑧脚产生5V基准电压，同时DIM2信号为低电平，V942截止，N901的①脚电压保持为2.4V，芯片工作状态不受影响。只要N901①脚电压不被拉低，②～④脚外围电路正常，⑥脚便输出驱动信号，使V902工作在开关状态。当⑥脚输出正脉冲时，V902导通，在L904和L906上产生左＋右－的自感电势；当⑥脚输出负脉冲时，V902截止，L904、L906的自感电势反向，与60V电压叠加后输出145V电压（LED +），为灯条供电。相关电路见图3。

    2．亮度控制电路
    该控制电路主要由V912、V914、V930、V933 、V934、V905组成，如图4所示。主板送来的DIM（亮度控制）信号先经过V912、V930倒相放大，再经V933、V934射随器放大后产生DIM1信号，送至V905的栅极（DIM1和DIM是同频同相信号，但DIM1幅度大）。只要控制驱动V905的脉冲占空比，就能控制背光亮度。实测该机DIM信号频率高达240Hz，所以人眼是感觉不到闪烁的。

    3．恒流控制电路
    该电路如图5所示，如果流过V905的DS极电流增大，则R934和R935两端压降升高，即N901的反馈端②脚电压升高，在N901内部电路作用下，与其内部基准电压比较，⑥脚输出的驱动脉冲占空比降低，V902导通时间减少，L904、L906储存的能量减少，灯条供电电压下降，流过灯条的电流也会减少，从而使流过灯条的电流保持恒定。

    4.灯条保护电路
    本机灯条保护电路有三种，分别是过压保护、过流保护、灯条开路保护。
   （1）过压保护

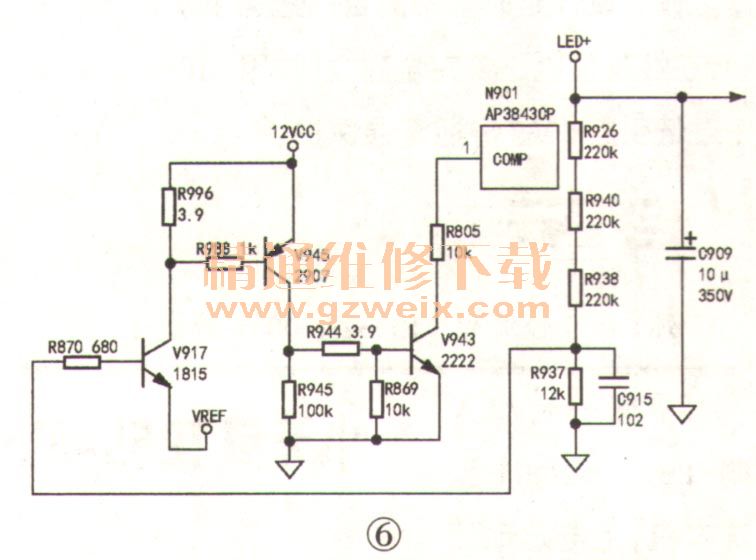

    该电路由R926、R940、R938、R937、V917、V945 、V943和N901的①脚组成，如图6所示。若LED＋电压升高，则通过R926 、R940 、R938 、R937分压后的电压升高，当该电压达到5.6V时，V917导通，V945 、V943相继导通，N901的①脚电压被拉低。由于VD832作用，钳位在0.7V、N901停止振荡。

   （2）过流保护
    该电路主要由V902、R921～R924、R823和N901的③脚组成，如图7所示。若流过V902的D、S极电流过大，R921 -R924两端的压降增大，即N901的③脚电压增大，当该脚电压超过1V时，N901停止振荡，进入过流保护状态。
