二、常见故障检修思路
    故障现象1：不开机。

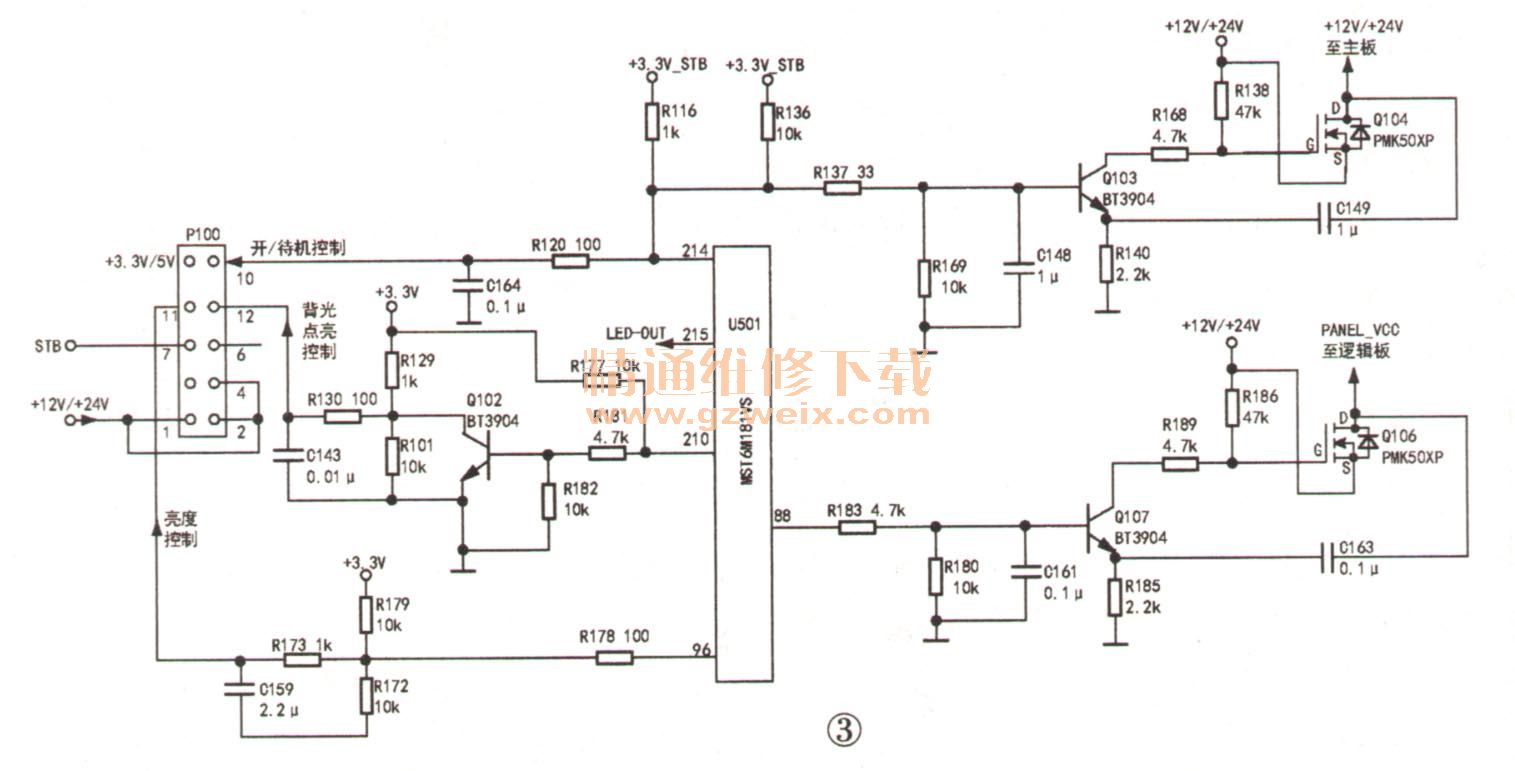

    分析检修：本机芯液晶彩电的开机过程如下：接通电源开关，待机电源首先工作，产生+3.3V_STB（部分机型为＋5V_STB）待机电压，为指示灯、遥控接收及CPU、FLASH存储器等电路供电。二次开机后，U501 214脚输出高电平开机信号，插座P100⑩脚为高电平（相关电路见图3），主电源工作，输出＋+12V（部分机型为＋24V）。与此同时，Q103导通，开关管Q104导通，主板得到工作电压。U501吵脚输出高电平，使待机指示灯由红色变为绿色（部分机型变为熄灭）。同时，U501 210脚输出低电平BL_N_UT背光板工作信号，背光灯点亮；U501 88脚输出高电平信号，控制管Q107导通，开关管Q106导通，逻辑板得电；U501 96脚输出初始DIM_PWM亮度信号（P100 11脚电压不低于＋3V），背光点亮，屏上出现开机画面。若上述开机过程因故障受阻，U501 214、215、216、88、96脚会输出与上述相反的电平，主电源停止工作，红色待机指示灯重新点亮。

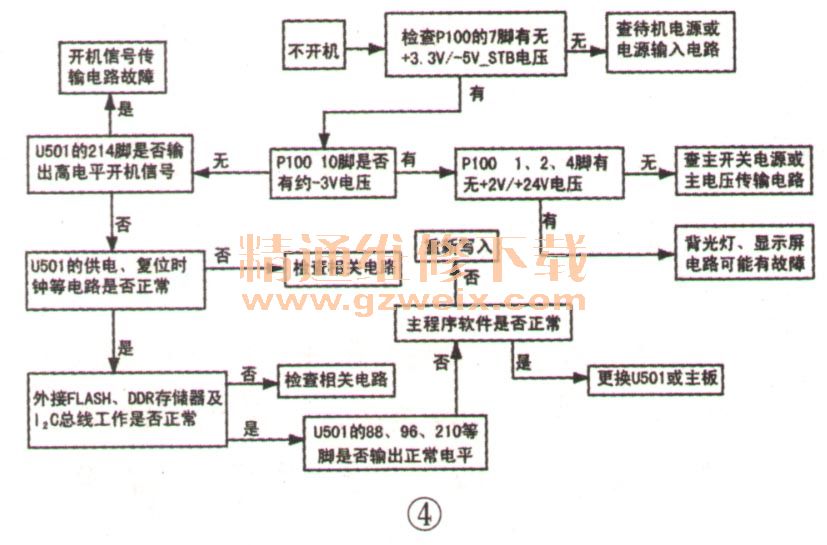

    不开机故障检修框图如图4所示。

    故障现象2：无声音。

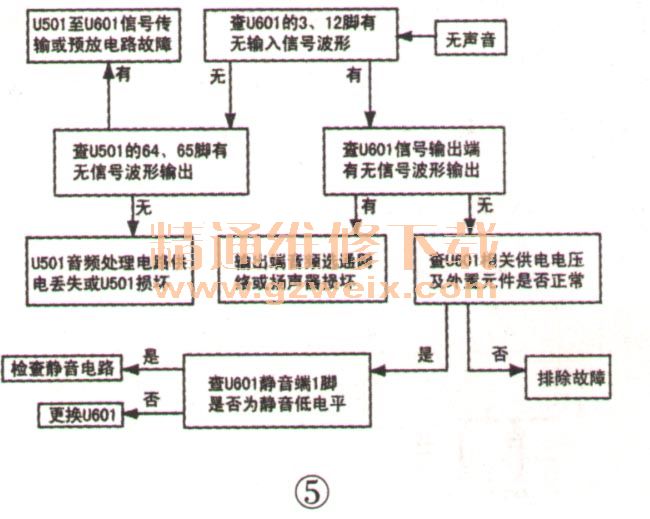

    分析检修：如果只是某一信号源无声，则先检查该信号源的输入电路；如果所有信号源均无声音，其检修流程如图5所示。

    故障现象3：图像异常。

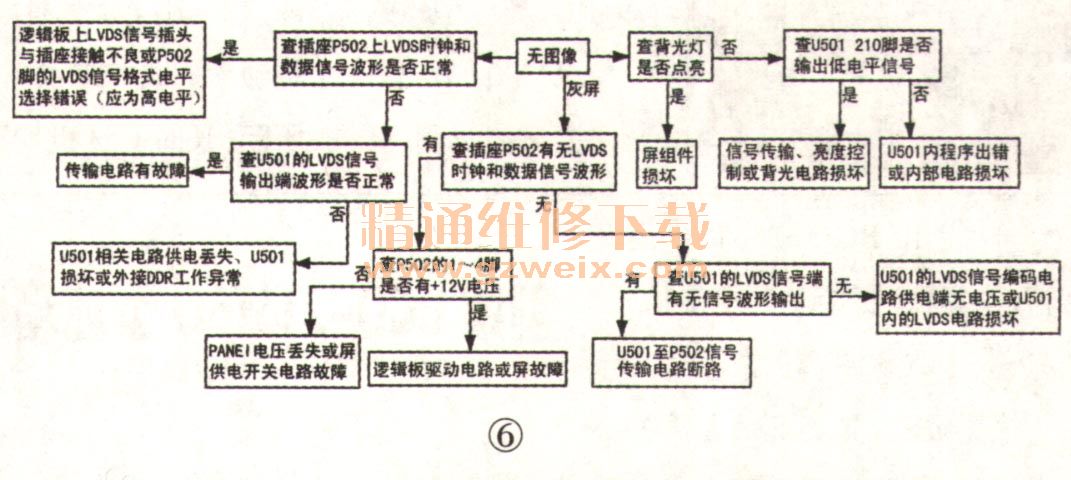

    分析检修：图像异常，是指黑屏、灰屏或花屏等现象（伴音正常）。由于图像信号的处理基本上都是在U501内进行的，因此检测点并不多。若某类信号源图像异常，先查该信号输入端的波形，若异常，应重点检查该信号源输入电路；若正常，说明U501内部电路有故障，这时可先升级软件，若无效，则考虑更换U501或数字板。本故障的检修流程如图6所示。
