话说智能电视软件系统（中）

来源：家电维修作者：佚名 2018-05-23 14:25:22

    四 DDR存储器的途胜
    CPU启动后，先通过Flash通讯总线读取Flash存储器中的相应内容并加载到DDR存储器中，然后CPU从DDR存储器内存中读取指令到CPU自身缓存中并执行，如图7所示。

    CPU自身缓存是位于CPU与DDR存储器之间的临时存储器，容量较小，但数据交换速度较快。CPU读取数据的顺序是先自身缓存，然后DDR存储器，即当CPU要读取一个数据时，首先在CPU自身缓存中查找，如果找到就立即读取并送给CPU处理；如果没有找到，就从DDR存储器内存中读取再送给CPU处理，同时把这个数据调入CPU自身缓存中，下次读取就可以直接从CPU自身缓存中读取，无需等待。
    在智能电视软件的加载及执行过程中，DDR存储器的作用非常重要。目前，在智能电视机中DDR存储器均采用第三代DDR存储器，即DDR3，并且安装有多片（2片、4片、6片等）DDR3，有的对应引导程序偏移地址，完成引导程序的运行，这类DDR存储器常称为引导DDR;有的对应主程序偏移地址，完成主程序的运行，这类DDR存储器常称为主程序DDR。在实际维修时，必须了解DDR存储器在电路中的分工，因为这样才可根据DDR存储器的偏移地址，再配合开机打印信息，从而快速地找到故障原因。
    提示：偏移地址又称为有效地址或偏移量，是指存储单元的实际地址相对于段起始地址的偏移值。

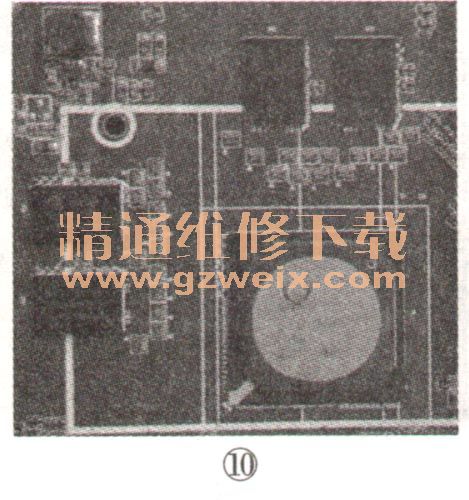

    在不同芯片方案的智能电视主板上，不同分工DDR存储器的安装位置不完全相同：在MTK芯片方案中，引导DDR位于主芯片下方，主程序DDR位于主芯片左侧，如图8所示；在Mstar芯片方案中，引导DDR位于主芯片左侧，主程序DDR位于主芯片顶部，如图9所示；在RTD芯片方案中，引导DDR位于主芯片顶部，主程序DDR位于主芯片左侧，如图10所示。

    提示：CPU运行速度跟自身缓存容量大刁、相关，缓存容量越大，CPU运行速度就越快。目前，MSD6A828、MSD6A938、MSD6A838、MT5520等主芯片的自身缓存容量都较大。
