2）桥式整流滤波电路和PFC电压形成电路

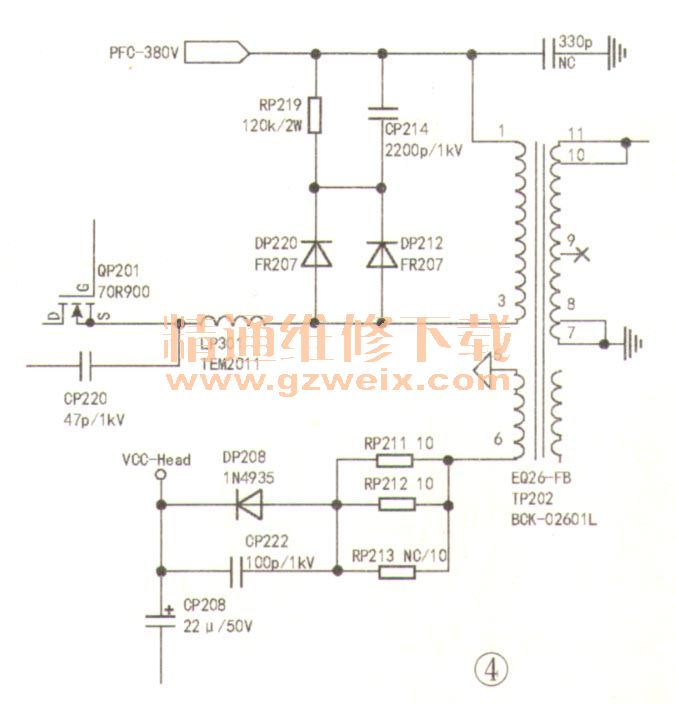

    在待机状态下，市电经过三级进线抗干扰电路后，送至桥式整流滤波电路DP216～DP218，CP103，得到不稳定的300V直流纹波电压，此时，300V电压加至开关变压器TP202的①一③绕组，给驱动MoS管QP201的漏极提供工作电压；同时，由于互感作用，在其③一⑥绕组感应电动势，通过RP211 -RP213限流，DP208、CP208整流滤波，形成VCC-head电压，提供给QP 103的集电极，使QP103处于待命状态，并产生＋5V＿Standby电压，点亮电源指示灯。相关电路如图4所示。

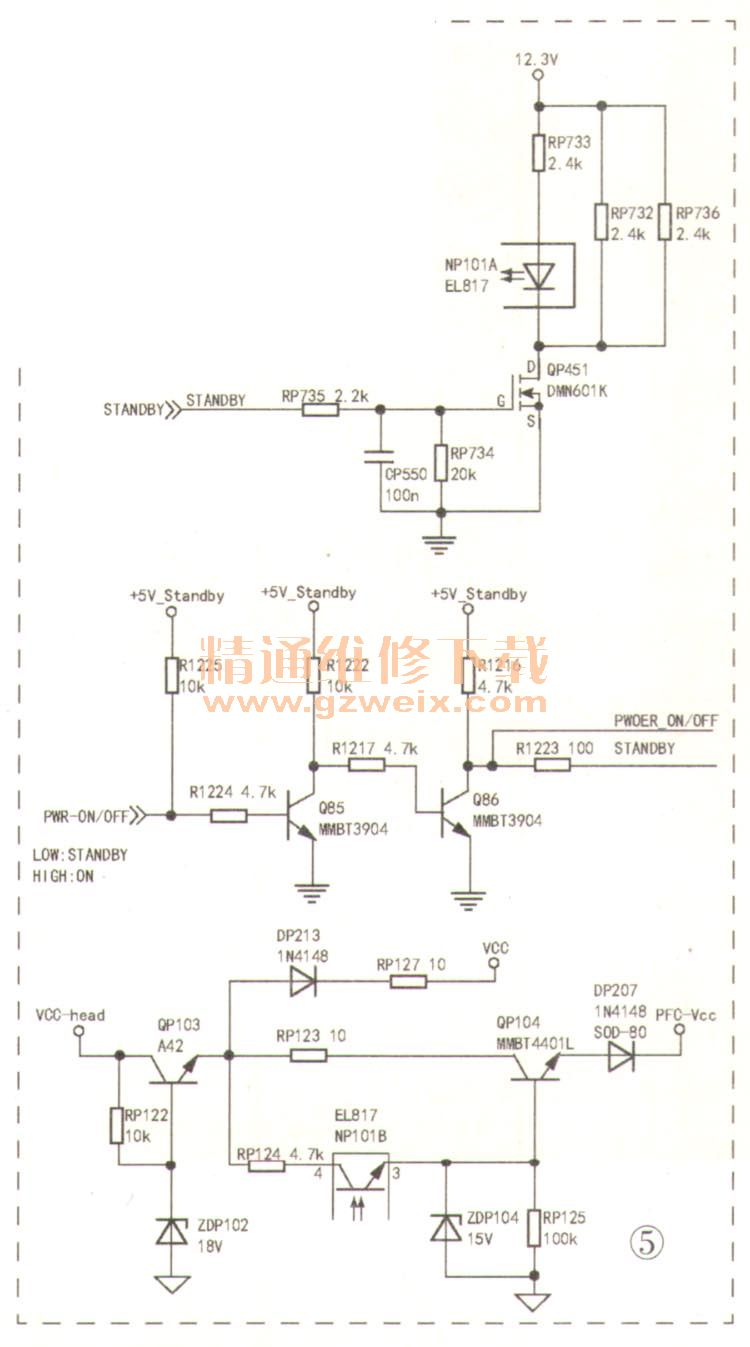

    当遥控或按“POWER”键二次开机后，主芯片U1发出高电平开机指令PWR-ON/OFF，使Q85饱和导通，Q86截止，输出高电平STAND-BY开待机控制信号，而后MOs管QP451随之导通，致使光祸NP101的初级发光二极管发光量增大后，次级光敏三极管导通量增强（导通电流增大），QP103、QP104饱和导通，形成PFC-VCC和VCC电压（UP 102供电）。相关电路如图5所示。

    PFC -VCC电压送入PFC振荡驱动芯片UP 101（NCP 1607）的⑧脚后，当达到启动电压18V时，其内部电路被使能，振荡器产生的PWM驱动脉冲信号从⑦脚输出，送至驱动管Q205栅极，此时QP205导通而形成电流（正弦波脉冲电压一储能电感LP203 →QP205 →RP233→地），在LP203上产生感应电动势并开始储能。随着QP205的导通电流逐渐增大，其源极的取样电阻RP2 33上的压降也会增大，当UP101的①脚（CS）过流检测电压达到关断阈值时，促使内部MOSFET驱动器关闭，QP205也被关断，此时，储能电感LP203上的感应电动势开始反转并释放能量，其感应电压与桥式整流输出的300V电压叠加，再经DP2 11整流、CP 103滤波，得到PFC-380V电压。

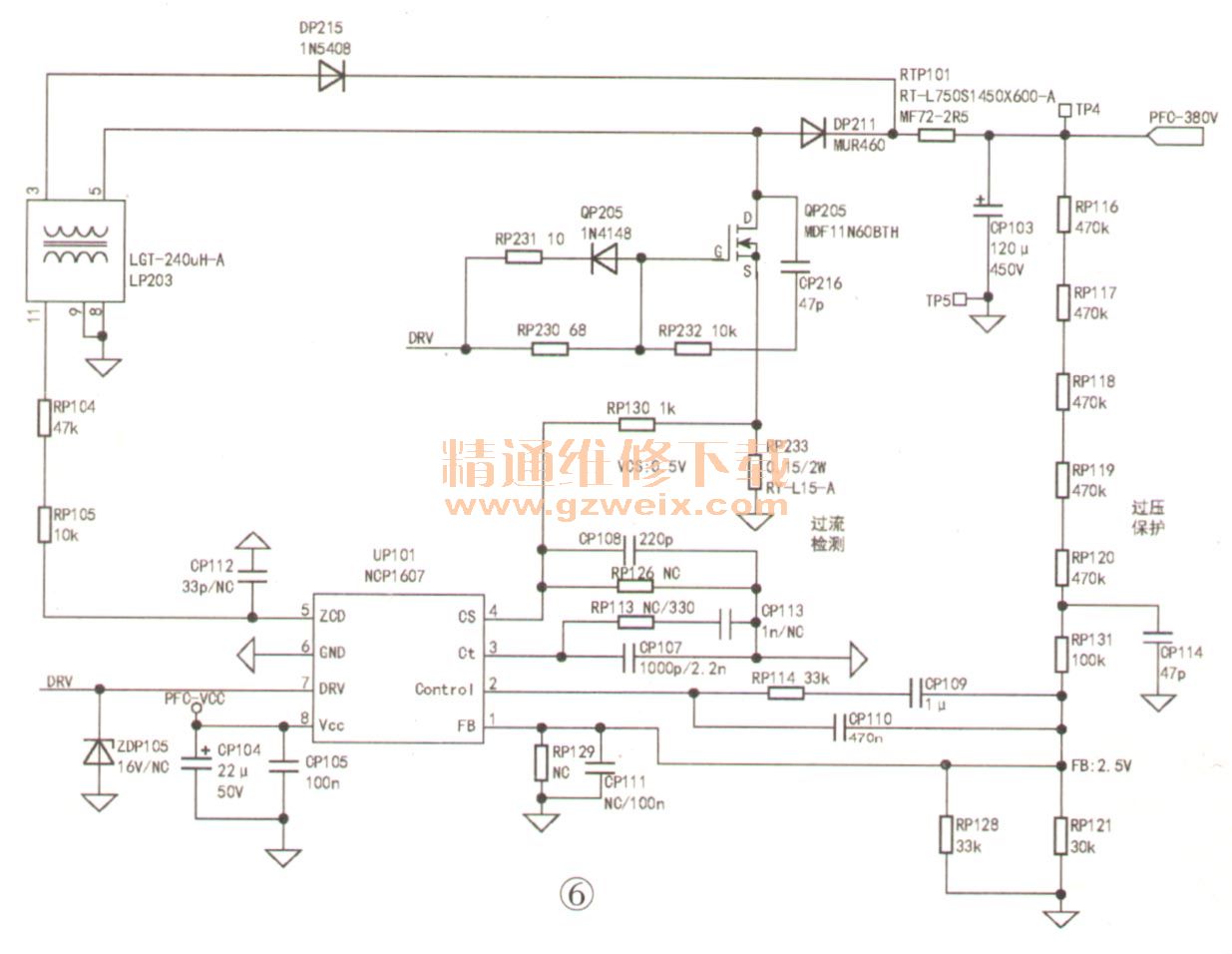

    当储能电感LP203释放完能量后，其电流降为零时，UPIM的⑤脚无法再从其绕组11脚感应电压，即零电流检测比较器的正相输入为低电平，此时，UPIM内部PWM驱动脉冲信号又开始从UP101的⑦脚输出，送至QP205的栅极，打通QP205，这样，PFC电路再次进入下一个工作周期，电路如此循环地工作。相关电路如图6所示。

    3）过流检测和过压保护电路
    当某种原因使开关MOs管QP2U5过流，在源极的检测电阻RP233上压降达到0.5V时，加至UP101的过流检测④脚（CS），促使内部MOSFET驱动器关闭，停止驱动脉冲输出，达到过流保护的目的。
    当某种原因致使PFC电压升高，通过电阻RP 116 ～RP 121分压，加至UP101的反馈①脚（F13）电压也随之升高，当超过2.5V后，与内部误差放大器参考电压比较，触发过压保护电路起控，使MOSFET驱动器关闭，停止驱动脉冲输出，达到过压保护的目的。

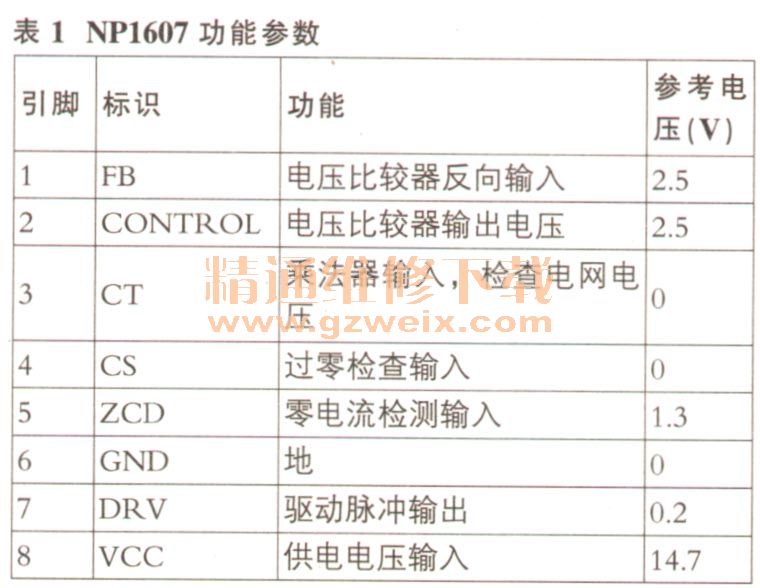

NCP1607功能与实测电压如表1所示。
