1．正时链单元部件分解
    发动机正时链单元部件如图1所示。

    2．正时链单元拆卸步骤
    1）拆卸正时链罩。
    ①拆卸正时链罩中心处3颗固定螺栓，取下正时链罩隔音罩。
    ②拆卸正时链罩边缘处25颗螺栓，取下正时链罩。
    2）拆卸正时链条张紧器。
    ①用记号笔在进排气VVT和链条上做好原始位置标记，使用合适工具固定链条和凸轮轴。

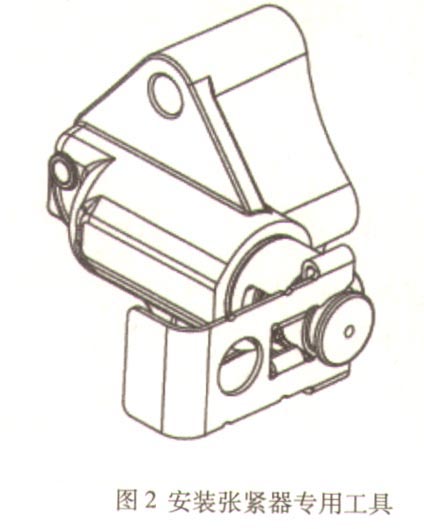

    ②安装正时链条张紧器锁止专用工具，以防拆卸张紧器时张紧器内的弹簧蹦出，见图2。专用工具：15 P0025。

    ③拆卸正时张紧器组件2颗固定螺栓。
    注意：此时不能转动曲轴，以防止曲轴正时链轮滑齿。

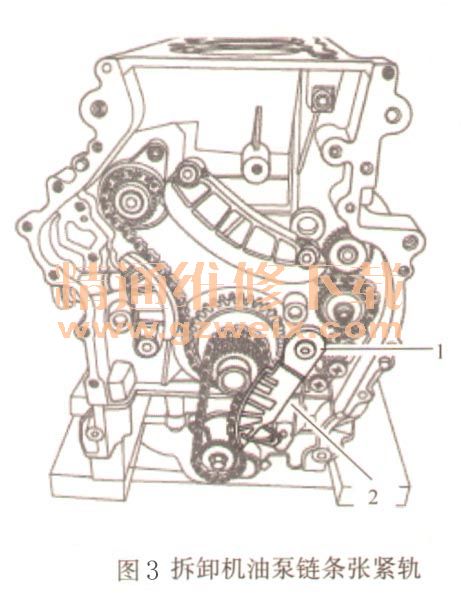

    3）拆卸机油泵链条组件。①拆卸机油泵链条张紧轨固定螺栓1，并同机油泵链条张紧轨2一起取下，见图3。

    ②取下机油泵链条和曲轴链轮。注意如果链轮损坏，转动不正常则更换机油泵总成。
    4）拆卸正时链条。

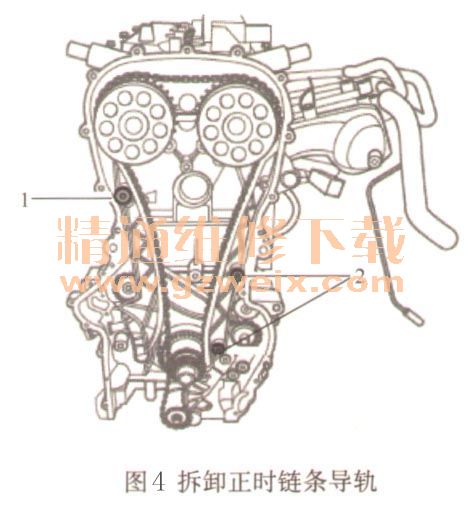

    ①拆卸正时链条张紧轨上的固定螺栓1和正时链条导向轨上的固定螺栓2，见图4。

    ②取下正时链条导向轨和正时链条张紧轨。
    ③拆卸正时链条上导向轨。
    ④取下正时链条组件。
    5）拆卸平衡轴链条组件。
    ①拆卸平衡轴链条紧链器组件。
    ②拆卸平衡轴链条张紧轨和上下导轨的5个固定螺栓，取下平衡轴链条组件、张紧轨和上下导轨。
