过压保护：由于某种原因使背灯LED 1 ＋输出的电压升高，通过电阻RP430、RP431分压后，加至UP401的过压检测12脚也随之升高，与其内部误差放大器的参考电压2.6V比较后，关闭内部驱动器输出脉冲信号，以达到过压保护的目的。
    提示：若过流或过压时，会造成推挽放大管QP101和QP102、QP105和QP106，功率管QP204、QP206，以及过流检侧电阻RP435-RP438等大面积元器件烧坏，在维修时需要仔细分析电路，重点排查。

    UCC2571。功能参数见表3所示。

    3．信号处理电路

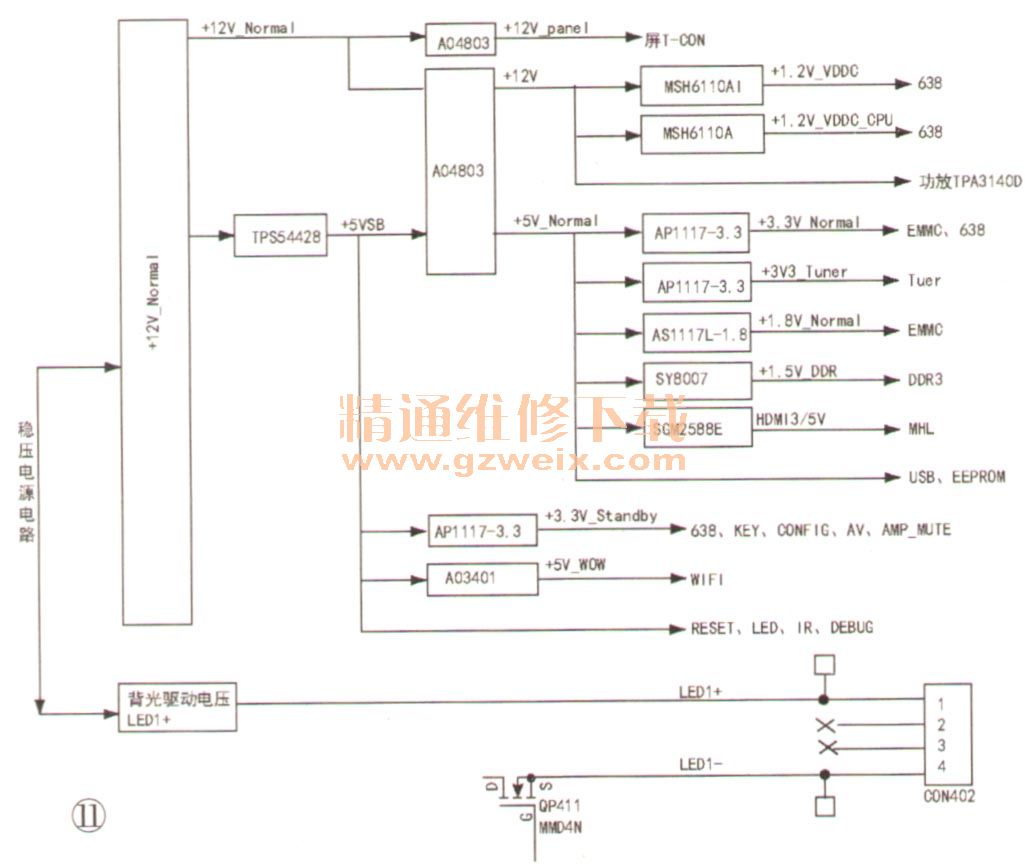

    三合一ZLS58Gi机芯信号流程框图如图10所示，主板供电流程框图如图11所示。



   （1）工作电压形成
    二次开机后，电源稳压电路形成＋12V_NorMal供电给信号处理电路。
    1）＋12V_Normal供电
    第一路经U1203的DC -DC电压转换，得到＋5V_Standby电压给键控电路供电；
第二路经双MOs开关U7，在得到高电平的屏开关控制信号后，形成＋＋ 12V_Panel上屏电压；
    第三路加载于待机和时序控制电路U6的③脚，在U6的②、④脚得到开机控制信号后，从其⑦、⑧脚输出＋5V_Normal，给系统存储器UM 6的⑧脚供电，而⑤、⑥脚输出＋12V，给伴音功放供电。
