2）＋12V供电
    一路经U15、U14的DC-DC电压转换，得到＋1.2V_DD C、＋1.2V_DDC_CPU，给主芯片供电；
    一路给伴音功放0802的27、28脚供电。
    3）＋5V_Normal供电
    一路经U4的DC -DC电压转换，得到＋1.5V_DDR，给DDR供电；
    一路经U13的LD O电压转换，得到＋3.3V_Normal，给EMMC的01205供电；
    经U16的LDO电压转换，得到＋1.8V_Nor-mal，给EMMC的U 1205供电；
一路经U25的LDO电压转换，得到＋3V3_Tuner给高频头供电。
      4）＋5V_Standby供电
        一路经011的LDO电压转换，得到＋3.3V_Standby，给主芯片供电。
       （2）工作流程
        主芯片U1中的CPU得电、复位脚得到系统复位电压后，外围的晶体Y1振荡，在总线控制下，CPU开始启动，运行U1缓存中的引导程序，并进行初始化动作。
    主控系统与DDR进行通讯后，将EMMC中的主程序装载于DDR中，并运行主程序。
    主控系统开始对各类寄存器进行初始化，检测UM1、UM2、U1205等的总线连接，并开始通讯。
    主控系统从EMMC（U120引中读取程序数据。
    在初始化完成后，系统处于开机状态。
    至此，各路信号输入后，经过主芯片U1内部的A/D变换、视频解码、图像缩放、格式变换、D/A变换等，统一转换成液晶屏上逻辑板所需的上屏信号，再经逻辑时序控制、驱动数据转换，最终完成图像显示，以及通过音量、音效控制处理后，还原出声音。
   （3）单元电路介绍
    1）5V_Standby供电产生电路

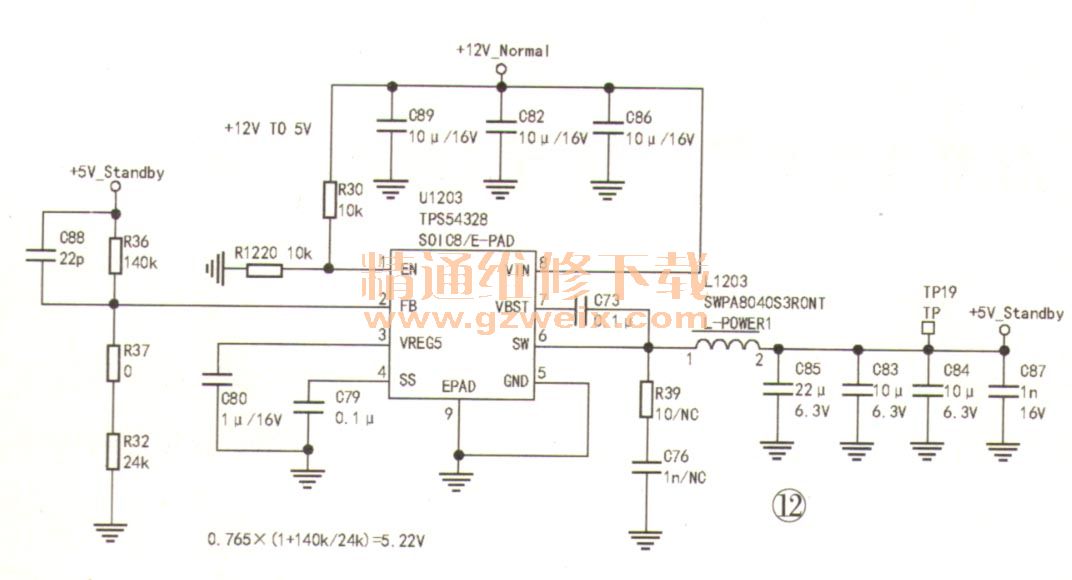

    电源稳压电路送来的＋12V_Normal供电，提供给U12U3（TPS54328）的⑧脚，经其稳定降压后，形成＋5V_Standby电压，给键控电路供电，如图12所示。

    检修提示：该供电若出现异常时，重点检查滤波电容是否存在漏电现象：
    2）＋12V_Panel上屏电压产生电路
    电源稳压电路送来的＋ 12V_Normal供电，提供给双MOS管U7（AOZ4803）的①、③脚，在主芯片发出屏开关控制信号时，使U7导通，形成＋12V_Panel上屏电压，给逻辑电路供电，如图13所示。
