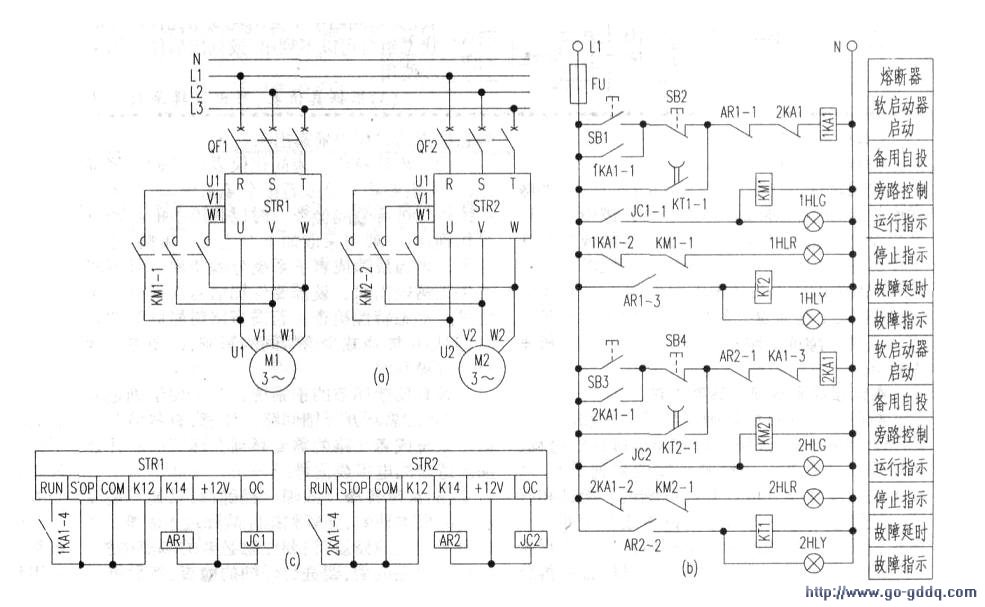

该电路是一台电动机用一个软启动器，当出现故障时，再启动另一台备用电动机，待故障电动机排除故障后再恢复使用原电机。电路如下图所示，其中的图a、b、c分别为主电路、控制电路和软启动控制端子。

　　工作原理
　　
　　当按下启动按钮SB1，中间继电器IKA1线圈得电吸合，且其常开辅助触点1KAI-I闭合自锁，其常闭触点1KAl-2断开，“停止”指示灯1HLR熄灭，触点1KAl-4闭合，软启动器启动工作，电动机Ml启动运转。当电动机Ml转速近于（或达到）额定转速时，旁路继电器JC1得电吸合，触点JCH闭合，运行指示IHLC点亮，旁路交流接触器KMI线圈得电吸合，主触点KMl-2闭合，将软启动器主电路（晶闸管）短接，进入旁路运行。

　　当需停机时，按下停止按钮SB2，中间继电器1KA1断电释放，触点1KAl-4断开复位，软启动器停止工作；旁路继电器JC1失电释放，触点JCl-I复位断开，接触器KM1失电释放，主触点KW-2断开复位，电动机Ml停止运行。

　　当电动机Ml在运行过程中，发生过电流、断相、堵转等故障时，故障继电器AR1吸合，电触点ARI-2闭合，时间继电器KT2线圈得电吸合，得电延时闭合触点KT2-I闭合，中间继电器2KA1线圈得电吸合且自锁，触点2KA1闭合，电动机M2软启动运行。当转速达到额定转速时，旁路继电器JC2吸合动作，触点JC2闭合，旁路交流接触器KM2线圈得电吸合，主触点KM2-2闭合，电动机M2进入旁路运行状态。而此时故障触点ARl-I复位断开，切断中间继电器1KAI线圈回路电源且失电释放，其触点1KAl-4复位断开，软启动器STR1停止工作，旁路继电器JC1失电释放，触点JCl-I断开旁路接触器KM1线圈电源且失电释放，主触点KMl-2复位断开，电动机Ml因故障停机，待机排除故障。当需停止电动机M2时，按下停止按钮SB4即可。

　　本电路的特点是一台电动机Ml发生故障时，通过故障继电器吸合动作，时间继电器的吸合触点延时转换为另一台电动机M2运行。
