十二款AP系列低压差稳压器简介(下)
来源:家电维修  作者:佚名  2017-09-26 11:56:15



      8. AP1122

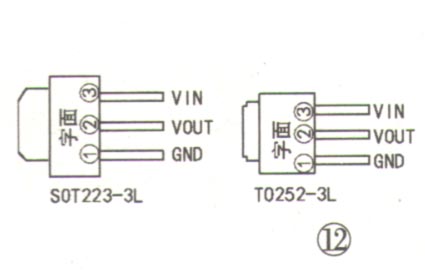

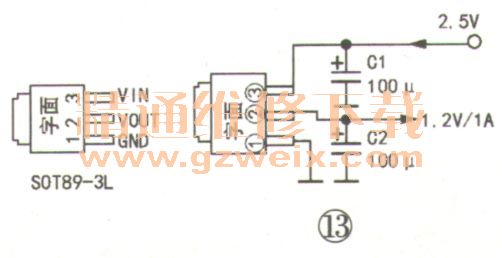

    AP 1122是一款低压差(< 1.3V)1.2V固定输出电压稳压器,采用SOT223-3L、T0252-3L、SOT89-3L封装(见图12),最高输入电压12V,输出电流为1A、其应用电路见图13。



      9. AP1128

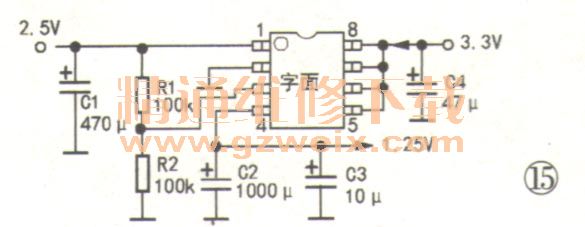

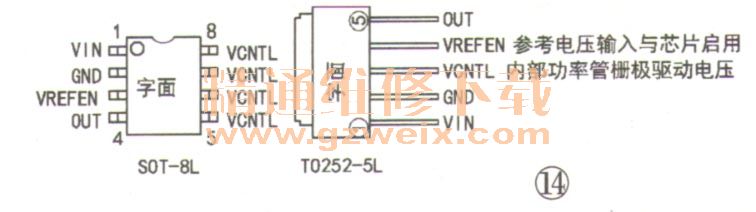

    AP1128是一款专为DDR存储器提供1.25V-6V电源电压的低压差稳压器,采用SOT -8L和T0252-5L两种封装(见图14),最高输入电压15V;输出电流1.5A(SOT-8L)、2.5A(SOT252-5L)。当该IC的VREFEN脚电压低于1.0V时,无输出电压,所以该脚兼有使能功能。该IC的典型应用电路见图15。


    10. AP1184

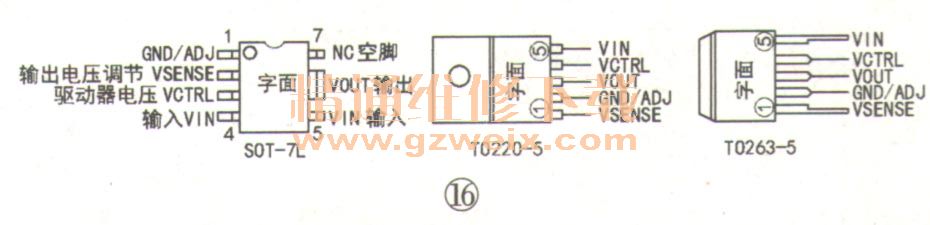

    AP1184是一款超低压差(最大0.7V、最小0.2V)大电流、固定/可调电压输出稳压器,具有快速瞬态响应及良好的噪声抑制特性。该IC采用SOT -7L(比如AP 1184S7 x x )、T0220 -5L(比如AP1184T5 x x)及T0263 -5L(比如AP 1184K5 x x)三种封装,见图16。“xx”代表输出电压,比如“15”代表输出电压为1.5V。“xx”处为ADJ者,表示为可调输出版本。

[1] [2]  下一页
