一台JAROL JR6000-2R2G-4-1010A变频器，拆机发现两个820μF/450V滤波电解电容爆裂。更换电容后，测量三相全桥MDS25E-16，证实确已击穿，换了全桥后再测量前级整流滤波电路和后级输出模块，无明显短路现象。
    因变频器是三相380V交流供电，试用一个工控变压器把单相220V升到380V，接入到变频器输入端R、S、T的任意两端，通电试机，发现无任何反应。测量辅助电源开关管Q1漏极对热地电压为0V。
    在大功率电子电器中，一般都是用220V或380V交流电直接整流滤波，如电子焊机、变频器等。在开机瞬间电容相当于短路，会有很大的冲击电流。如果不对开机电流进行限制，易损坏整流全桥，同时对于电容也是不利的。因此这些设备都装有软启动电路，也就是延时启动电路。实现的方法是在全桥与滤波电容之间串接一个继电器常开触点，并在常开触点两端并接一个合适的大功率电阻，这个继电器就叫做充电继电器或者延时接通继电器，这个电阻就叫做充电电阻或者限流电阻。开机时，整流全桥通过充电电阻向电容充电，等到辅助电源正常工作后，继电器开关闭合，即充电电阻被短路，全桥和滤波电容直接连在一起，这时候便可向负载提供较大的功率。如果充电电阻断路，相当于整流桥与滤波电容之间断开，后级也就无工作电压。

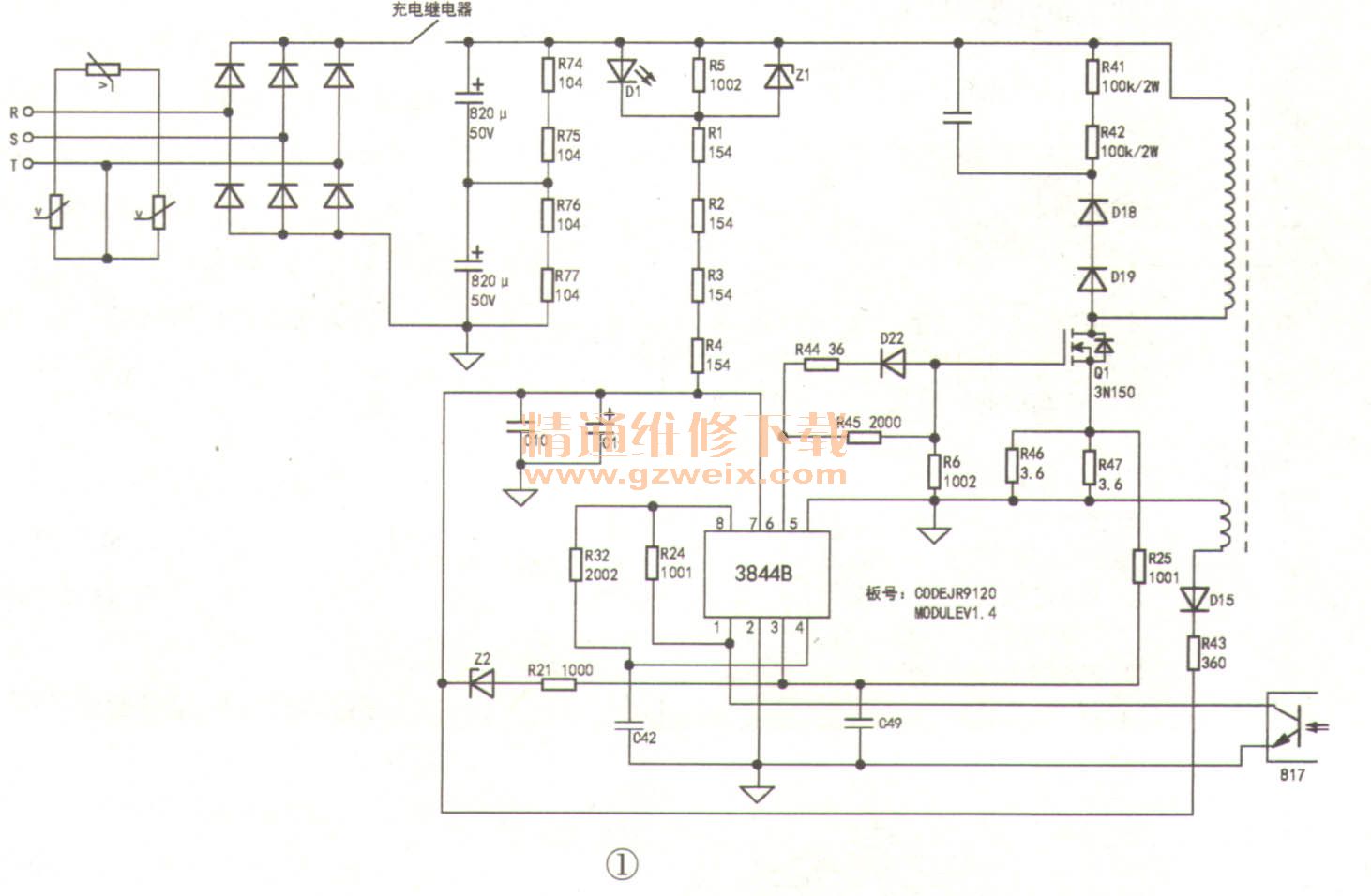

    综观本机，没有发现有充电电阻，是不是有特殊设计？对照实物画出的电路如图1所示，确实没有此电阻，也许被前维修人员拆掉了。一般的小型变频器充电电阻阻值在150Ω～160Ω之间，功率5W以上，试用两只82Ω/ 10W的电阻跨接在充电继电器常开触点之间，通电试机，故障排除。
