②调节电阻 RQ的大小可以将起动电流限制在允许的范围内。采用定子电路串电阻降压起动时,虽然降低了起动电流,但也使起动转矩大大减小。故此法只适用于空载或轻载起动。由于采用电阻降压起动时损耗较大,它一般用于低压电动机起动中。
(2)星—三角降压起动。对于正常运行时定子绕组是三角形连接的三相异步电动机,起动时可以采用星形连接,使电动机每相所承受的电压降低,因而降低了起动电流,待电动机起动完毕,再接成三角形,故称这种起动方法称 为 星—三 角 降压起动。其接线原理如图 3 所示。
起动时,先将控制开关 SA 投向星形位置,将定子绕组接成星形,然后合上电源控制开关 Q。当转速上升后,再将 SA 切换到三角形运行的位置上,电动机便接成三角形在全压下正常工作。

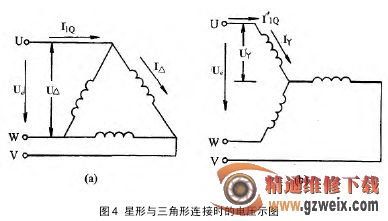

星—三角起动时的起动电流与起动转矩。由图4(a)可知,如果三角形连接直接起动,则加在电动机每相定子绕组上的电压为:
电网供给电动机的线电流为:
如果采用星形连接降压起动,由图 4(b)可知,加在电动机每相定子绕组上的电压为:
电网供给电动机的线电流为:
考虑到各相定子绕组阻抗不变,其相电流之比等于相电压之比,可见两种情况下的线电流之比为:
由该式可见,采用星—三角降压起动,电网供给的电流下降为三角形连接直接起动时的 1/3。
又根据起动转矩与电压平方成正比的关系,两种情况下的起动转矩比为:
即采用这种方法起动时,其起动电流和起动转矩均为直接起动时的 1/3。
