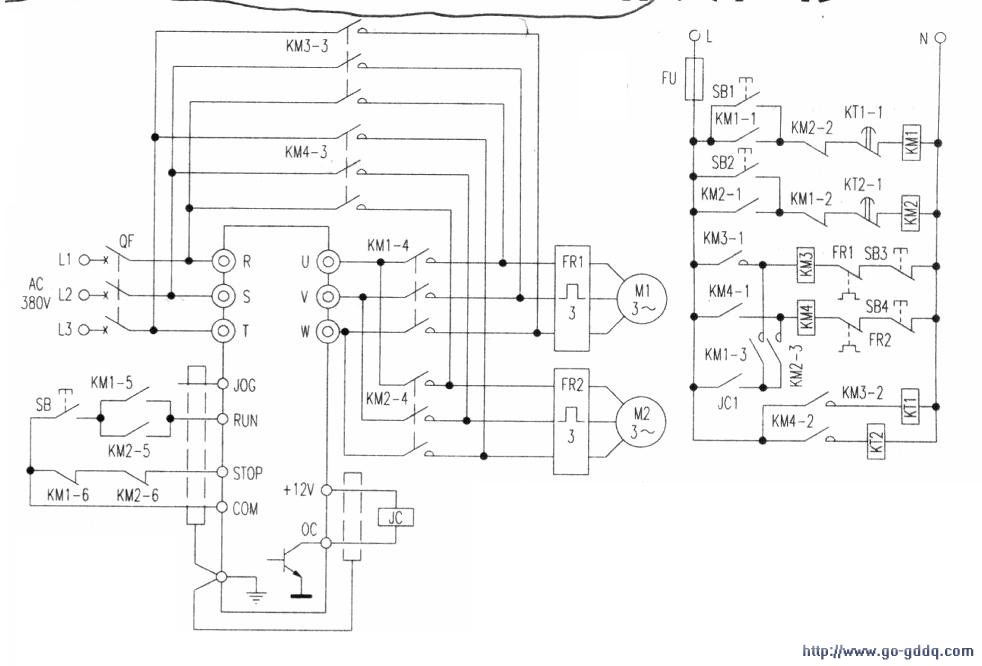

该电路采用旁路接触器将软启动器主电路晶闸管短接，让主电路自动退出工作状态，可延长软启动器使用寿命，适用于启动后电动机长时间运转的场合。电路如下图所示（也是一台电动机运行．另一台备用）。

　　工作原理
　　
　　当按下启动按钮SB1．交流接触器KM1线圈得电吸合，且其常开辅助触点KMI-l闭合自锁，其主触点KMJ-4闭合，为启动电动机M1作准备。

　　同时，KMl-5闭合。再按动按钮SB，电动机Ml启动运转，当电动机Ml转速接近（或达到）额定转速后，软启动结束，旁路继电器JC线圈吸合动作，其触点JCI闭合。交流旁路接触器KM3线圈得电吸合动作，其触点KM3-2闭合，延时时间继电器KTJ线圈得电吸合，其延时断开常闭触点KTl-I断开，接触器KMI失电释放，主触点KMl-4断开复位，，但主触点KM3-3已经闭合，将软启动器主电路晶闸管短接，使之退出工作状态。同时，常闭触点KMI-6复位闭合，相当于按下停止键STOP，使软启动器停IL工作。此时，因联锁常闭触点KMI-2断开线圈KM2电源回路，所以按下按钮SB2无效。只有按下停止按钮SB3，线圈KM3失电释放，主触点断开复位．电动机Ml停止运行。

　　由于此时触点KMl-2复位闭合．按下按钮SB2，交流接触器KM2线圈得电吸合劫作，其常开辅助触点KM2-1闭合自锁．其主触点KM2-4闭合，触点KM2-5也闭合，再按下SB，则电动机M2启动运转。当转速达到额定转速时，旁路继电器JC线圈得电吸合，触点JC1闭合，旁路接触器KM4线圈得电吸合，主触点KM4-3闭合，将软启动器退出工作状态。同时．延时继电器KT2得电吸合，接触器KM2失电释放，断开软启动器主电路电源回路，使之退出工作状态，以延长启动器的使用寿命。当须停止电动机时，按下SB4即可将电动机停止下来。
