一辆众泰大迈X5。该车鼓风机不工作。
排故过程：
1 、用万用表测量鼓风机电源电压为7.47V电压异常，正常电压为12V多，如图：
2、万用表测量鼓风机电阻正常；测量鼓风机保险正常，鼓风机继电器正常。
3、测量保险丝盒上鼓风机继电器的30号针脚，电压为12V，说明保险丝盒到之前的线路无异常，问题出现在继电器87号角到鼓风机中间的线路上。

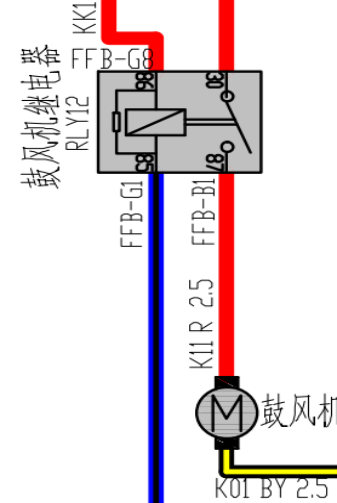

4、从电路图看，鼓风机线路中只有一个保险和继电器。保险与继电器在室外继电器盒上，继电器87线（K11）是从机舱线束到仪表线束，再到鼓风机。怀疑此线在机舱与仪表对接时有虚接现象。

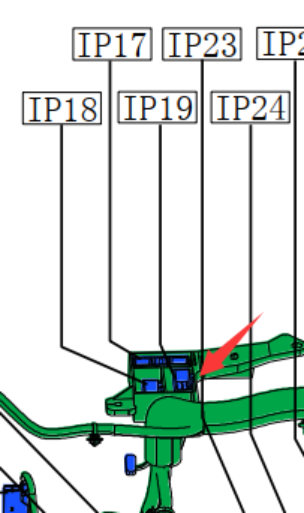

5、从仪表线束图上找到IP19插头4号线为鼓风机K11线。
6、拆除仪表台上盖，检查仪表线束IP19插头4号线K11端子，发现插头有虚接，针脚烧蚀。
7、因情况不严重，重新固定处理，故障排除。
维修总结：案例本身相对简单，重点的是能带领大家认图、识图、找图。
