一辆众泰大迈X7，该车发动机故障灯亮-下游氧传感器信号故障（P0140)。
排故过程：

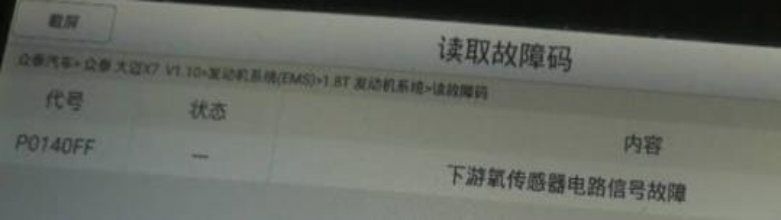

1、使用诊断仪检测报故障码（P0140）下游
氧传感器信号故障。
2、更换新的下游
氧传感器后试车故障灯再次亮起，测得同一个故障码。 如下：

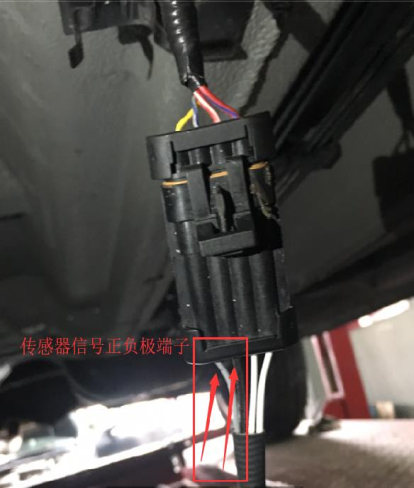

3、根据故障代码定义，结合电路图测量后
氧传感器信号3号针脚、 4号针脚，在怠速状态下待
氧传感器达到工作温度350℃时，测量传感器两信号线针脚之间的电压（可读
数据流），测量无电压，初步判断线束故障

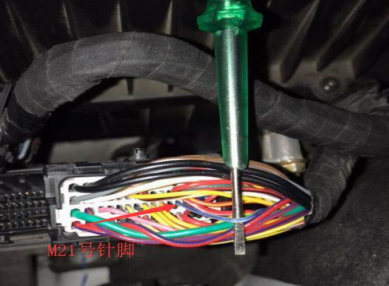

4、 分别测量
ECU插头M43,M21号针脚至对应
氧传感器插头A脚、 B脚，发现
ECU插头M21号针脚与
氧传感器插头B针脚断路(电路图见下页)。

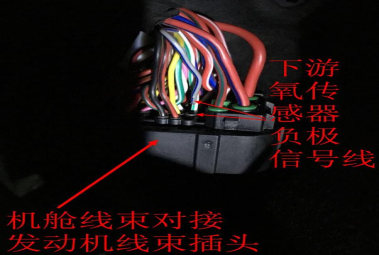

5、 进一步线束检查发现机舱线束与发动机线束对接插头处，机舱线束11号针脚灰蓝色线束断裂。

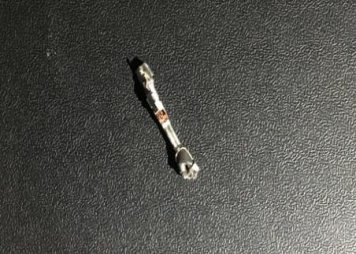

6、将断裂的灰蓝色线束针脚挑出，更换相同的线束连接安装，清楚故障码后路试故障不在出现，彻底排除。
维修总结：该车故障情况是下游
氧传感器信号负极线在机舱线束对接发动机线束插头内针脚线束出现断裂，导致
氧传感器信号传输故障，修复故障线束故障彻底排除。
