排故过程:
1、车辆到店检查发动机
无法启动,起动机不工作,并且机舱内有糊味,起动机烧蚀损坏。

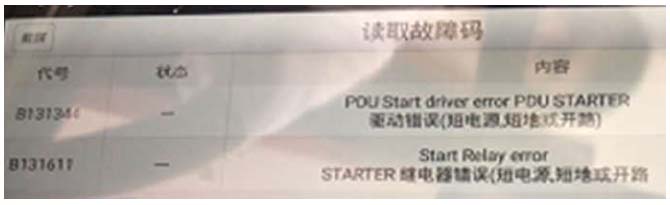

2、更换新状态起动机,发动机能正常着车,但是起动机在发动后不能正常分离,与发动机一起工作,故障码如下:
3、断开启动继电器,起动机立即停止运转,说明起动继电器一直工作。

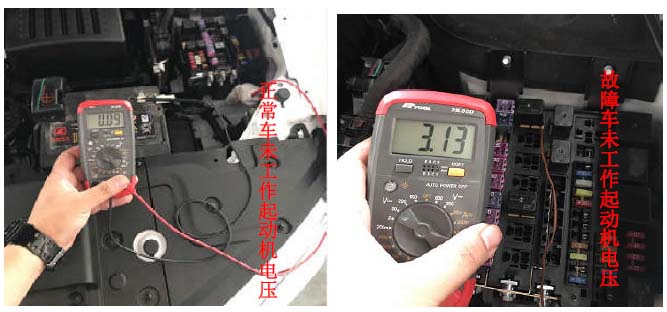

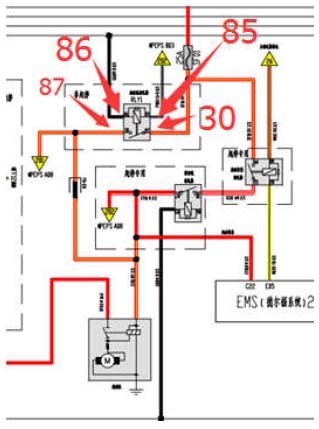

4、拔下启动继电器,测量继电器插孔电压,发现在不起动时85号孔位有3.13V。
5、拔下
PEPS模块进行测量,仍有3.13V电压存在,且电压有变化。
6、插上起动继电器,测试中发现当85号脚的电压变化超过4V时,继电器吸合,起动机工作。
7、检查线束情况,依次断开发动机线束,仪表线束和地板线束。当断开仪表线束与地板线束连接插头时发现电压恢复正常!

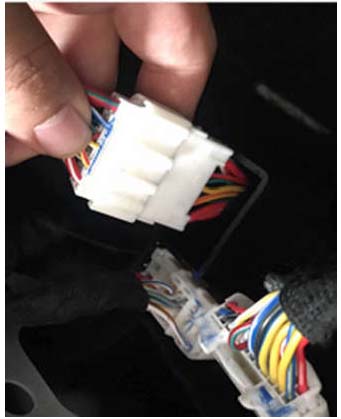

8、检查线束接口存在水珠,进水导致仪表线束短路引起此故障!
案例总结:该车是由于仪表地板线束插头进水导致仪表线束短路引发此故障,处理插头后恢复正常(漏水处理不在本节体现)!
