故障现象：只要电瓶上电仪表照明灯就点亮；无法起动，按一键启动开关时起动机只“哒”的响一声；玻璃升降不能用、后视镜不能
用；刹车灯常亮。
排故过程：
2、检查
PEPS插头及仪表保险盒插头插接情况，没发现问题。
3、电瓶上电后仪表照明灯亮起，此时

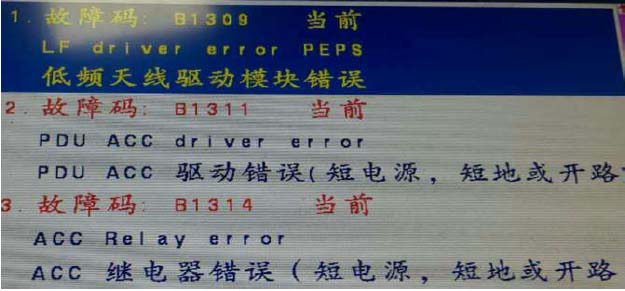

PEPS系统数值分析中查看IGN和ACC继电器状态，如图：
4、以上得到两个信息：
1）ACC继电器没工作，所以后视镜及玻璃升降功能失效；
2）IG火线有电，但不一定是ON继电器给的，有可能是窜电。
说明：只要IG线有电，
PEPS就会接到电压反馈信号，从而显示
5、拔下ON继电器，故障依旧，说明IG火线电压来自窜电。
6、依次断开各个模块，窜电问题并未解决，说明不是个
别模块内部短路造成的窜电。
7、断开左A柱下仪表与地板线束插头、断开右A柱下仪表与地板线束插头、断开左车门线束、断开右车门线束，故障依旧。

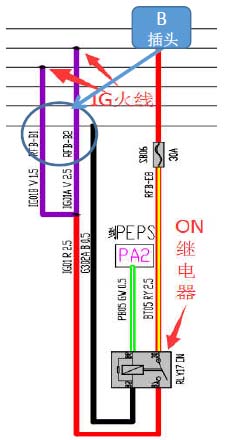

8、拔下仪表继电器盒的B插头（4线），仪表灯熄灭，说明是从此插头窜过来的电，而且故障点在ON继电器和B插头之间的线束上。
9、更换仪表线束，故障排除。
补充提升：
常火线与IG火线窜电的情况分析：
1、严重窜电
故障现象：仪表背光灯接通电瓶即点亮；不能启动（一键启动型车辆），点按一键启动开关起动机“哒”响一声，与防盗未认证现象相似。
引起原因：线路短路（近似常火与IG火线直接连通）。
2、经微窜电
故障现象：主要表现是不熄火或熄火延迟，但熄火后可以正常启动。
引起原因：1）插头进水；
2）模块内部损坏（同时具备常电和IG电的）；
3）有外接设备。
案例总结:本案例是线路严重窜电造成的故障，更换窜电线束（仪表线束）后故障排除。
