排故过程:

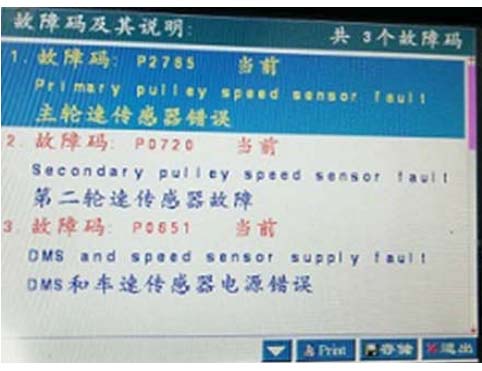

1、电脑读取故障码:
P2765 主轮速传感器错误
P0720 第二轮速传感器故障
P0651 DMS和车速传感器电源错误
2、检查TCU插头、变速器圆插头、前舱保险盒插头,经过检查全部正常,没发现有虚接现象。
3、拔下变速器插头,电源ON档时测量插头9端子对地电压,为7.9V,正常范围。
4、将插头插上,同条件下再次测量此线电压,为0V,不正常,问题出在变速器内部。
5、试更换变速器内部驾驶模式传感器,更换后一切正常,故障排除。
补充提升:

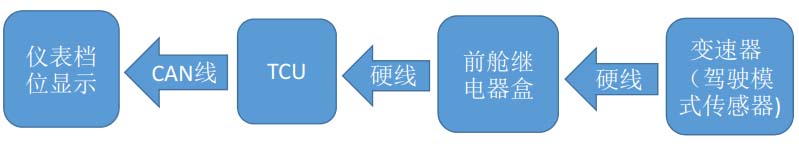

CVT型仪表档位显示框架图:只有了解了基本原理,才能确定正确的维修思路!
案例总结:本案例是变速器内部驾驶模式传感器故障,导致传感器电源电压下降,更换驾驶模式传感器后故障排除。
