众泰大迈X5遥控锁车后双闪亮起、喇叭开始滴滴报警
来源:本站整理  作者:佚名  2019-09-12 14:38:43

 故障现象:遥控锁车后十分钟左右,双闪亮起、喇叭开始滴滴报警。


排故过程:
1、经过试车,确定故障真实存在。
2、故障出现时观察仪表,显示右后门状态开启,但只是闪一下就熄灭。
3、更换右后门门锁,故障依旧。
4、查看线路图,右后门状态开关信号直接给BCMBCM以此信号确定门锁的开、关状态,将BCM替换,试车故障依旧。

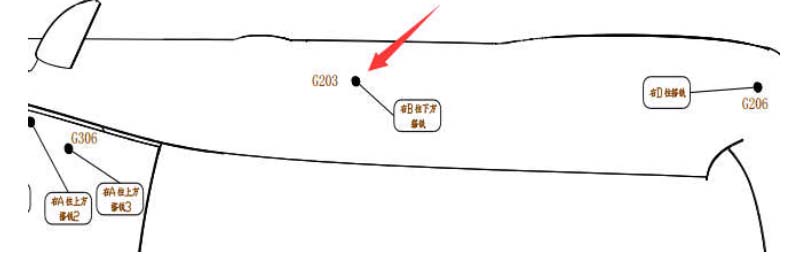

5、处理右B柱下,右后门锁状态开关的搭铁点G203,故障依旧。
6、从BCM插头上测量右后门锁状态开关电阻,在开锁和闭锁两种情况测量结果都不正常,没有完全的通或断状态。
7、无意中发现在开启音响时,右后门扬声器没有声音,测量此插头灰白线到喇叭插头不通。
8、仔细检查线束,发现地板线束插头上的右后门状态开关端子与右后门喇叭端子位置不对。
9、导线后一切正常,故障排除。

补充提升:
案例说明:
1、本案例的故障现象明显,目标比较明确,是典型的非法进入报警,而所谓的闭锁十分左右才报警和各模块休眠有关,模块休眠后BCM对门锁状态的监控电流变小,使原来的车门状态信息在线路有故障的时候会出现偏差,从而报警。

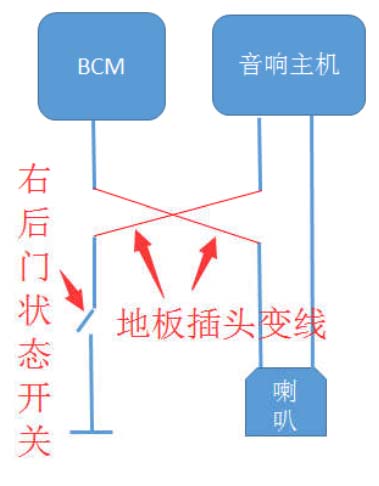

2、案例中故障时的等效电路图如右图:

案例总结:本案例是地板线束端子错误问题导致的故障,考虑更换地板线束动作较大,最后导换错误端子位置故障排除。
