故障现象：车辆放置一晚上电瓶馈电，且空调控制面板按钮背光灯在钥匙拔掉后常亮
排故过程：
1.用电瓶检测仪检测电瓶没有损坏排除电瓶故障。故判断此车电瓶经常馈电为空调控制面板背光灯常亮引起。
2.更换新的空调控制后实验故障依旧存在，故排除空调控制面板故障。因此判断为线路存在短路现象。
3.通过查看电路图。控制面板后面插头绿白线为常电测量后正常，橙色线测量后也有12v电压看电路图此线
在IG档位才能有电，将钥匙拔出后应该没有电压，故判断此线有故障。经过考虑此线应该与某个常火线串联在一起。
电路图如图：
4.在检查过程中发现车辆主驾驶座下方地板有很多水，维修技师判断可能是某个插头进水导致线路

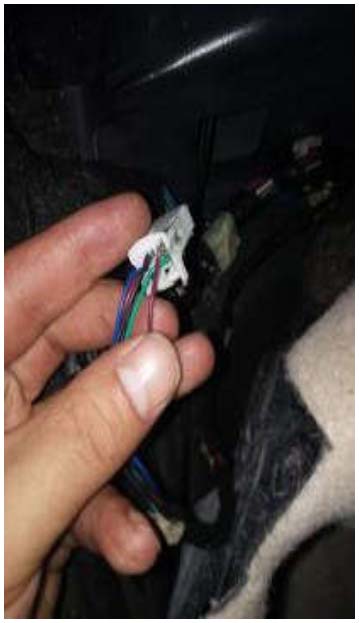

短路，于是将主驾地毯揭开，处理左前门下方插头。当处理插头时发现在主驾驶座下方有一个预留插头锈蚀严重，通过观察这个插头确定为胎压模块预留插头（该车未配备胎压监测)。如图：
仔细检查发现插头内红蓝线已经被腐蚀断了并且与绿色线接触。
5.查看线路图后得知（如下图）红黄色为胎压检测模块常电源线，绿色线为IG电源线，因两根线短路导致绿色线常电，绿色线又与空调控制面板插头的橙色线 共用ACC电源线，所以橙色线一直也有电。处理插头线束后，试车故障排除。
维修总结：此车是典型的车辆进水导致插头锈蚀串线引起车辆一系列的故障现象。
