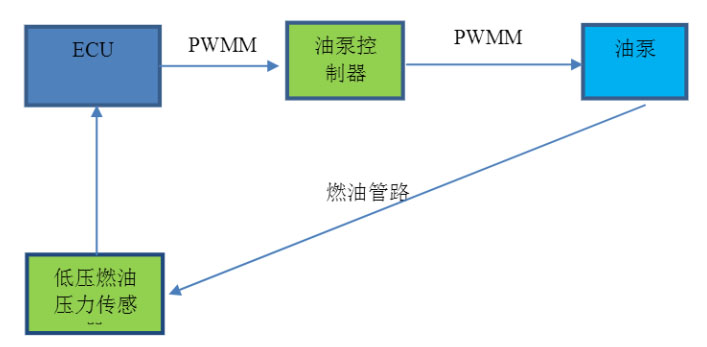

比亚迪车系带油泵控制器的供油系统主要由以下部件组成：ECU、低压燃油压力传感器、油泵控制器、油泵等，系统图如下：
工作原理：
ECU采集当前“低压燃油压力传感器”信号，根据当前压力和目标压力计算PWM控制信号。
ECU发送PWM信号给油泵控制器，油泵控制器接收到PWM信号后，转换成对应的频率信号输出到油泵，从而控制油泵供油。
故障诊断：
1) P2540低压燃油系统传感器线路电压不正常故障：高压油压持续偏低时报故障，这个不属于低压系统的故障
2) P2541低压燃油系统压力传感器低电压故障：低压燃油压力传感器线路对地短路
3) P2542低压燃油系统压力传感器高电压故障：低压燃油压力传感器线路对电源短路
4) P0628油泵控制线路低电压故障："
ECU到油泵控制器线路对地短路”或者“油泵控制
器驱动端对电源或者对地短路”
5) P0629油泵控制线路高电压故障：
ECU到油泵控制线路对电源短路
6) P0627油泵控制线路开路故障：
ECU到油泵控制线路开路
引起油泵不工作的原因：
1)发生碰撞时，
ECU会发出禁止油泵工作信号，油泵控制器控制油泵不工作
2) P0628会导致油泵不工作（
ECU到油泵控制器间短路）或者间歇性工作（油泵控制器到 油泵间短路）
3) P0629和P0627会导致油泵不工作
4)其他故障不会导致油泵不工作
