1.故障现象:
菱智 CM3 五天窗车型商品车做 PDI 检查,发现车辆存在不同程度的天窗边角凹陷以及天窗开闭时与车顶干涉问题。
2.检查过程:
2.1 通过观察发现天窗边角凹陷以及天窗开闭时与车顶干涉发生在同一侧,分析为天窗两边的安装孔位高度不一致导致,见下图。

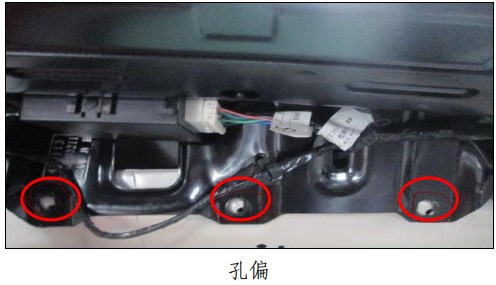

2.2 拆下车辆顶棚,观察车顶存在凹陷、干涉一侧的天窗支架,发现支架的安装孔与车身的安装孔存在孔偏,见下图。
3 处理措施:
3.1 拆下天窗支架,对天窗支架的对应孔位进行打磨,保证支架重新安装后,天窗的安装位置能够往车辆行驶方向的斜上方偏移,消除天窗的安装应力。
3.2 对凹陷的车顶进行修复。
3.3 重新安装各部件后试车,故障排除。
4.分析总结:
天窗的安装左右对称,当一边正常、一边存在干涉时,可考虑是由于安装孔位的孔偏导致装配后存在应力,从而引起变形、干涉。
