风行菱智1.6L油表显示不准故障检修
来源:本站整理  作者:佚名  2021-11-22 08:46:21

 1 故障现象:

菱智 1.6L 新车 1000 公里客户进站报修。燃油箱无论是多少升油,在点火开关打到“ON”状态下油表指示为满格。在起动之后油表指示降到底。油表报警灯点亮。经我站维修人员验证,故障属实。与客户沟通,确认该车燃油箱现为满油状态。
2 检查过程:

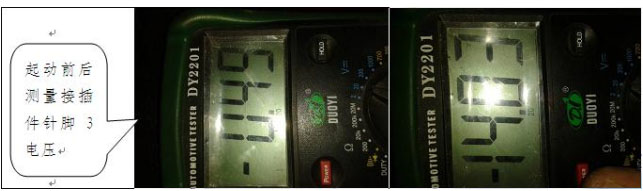

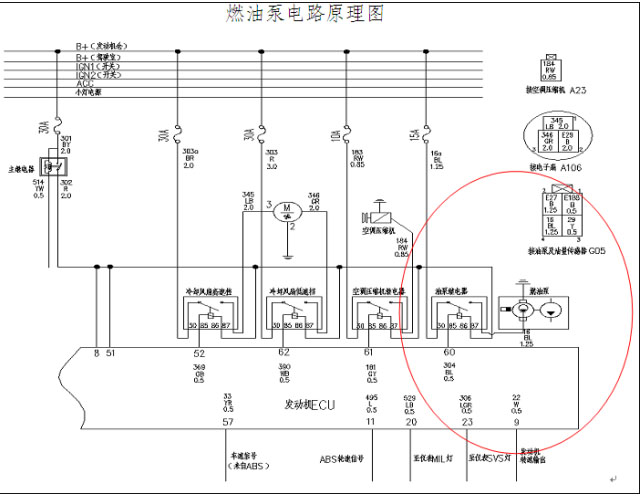

点火开关打到“ON”档,用万用表“V”档测量燃油泵及传感器G05(见电路图)针脚 3(黄线),该线是燃油量信号线,电压为 0.49V。与油箱满油情况下电压相符合。在起动发动机后。再次测量燃油量信号端子针脚 3 时,电压值为 14.03V。此时,油表指示为空,燃油故障灯亮。

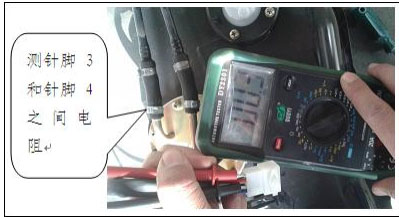

经过此次测量结合点火开关在“ON”状态下,油表指示满格;起动之后,油表指示为空。初步判断为:燃油表信号线(黄线)与燃油泵电源线(蓝线)之间短路。断开点火开关与燃油泵接口,用万用表电阻档测量,结合电路图,正常情况下,燃油表信号端子针脚 3 与泵电源端子针脚 4 之间不导通,电阻应很大。但测量针脚 3 与针脚 4 之间电阻为 0 欧姆。故燃油表信号线与泵电源线短路,导致该故障。起动发动机时,燃油表信号线电压为电源线电压,油表显示为空。

3 处理措施:
更换燃油泵总成,故障排除。
4 分析总结:
在“ON”档状态下,由于燃油表信号线与燃油泵电源线之间并联短路, 电阻接近于 0 欧,反馈给仪表信号电压也接近为 0V,所以油表显示为满格油。当起动之后,燃油泵继电器工作,给燃油泵提供电源电压,由于燃油表信号线与燃油泵电源线短路,信号电压反馈给仪表也为高电压。油表显示为空。
仪表工作原理:根据油位传感器电阻变化转换成电压变化。
