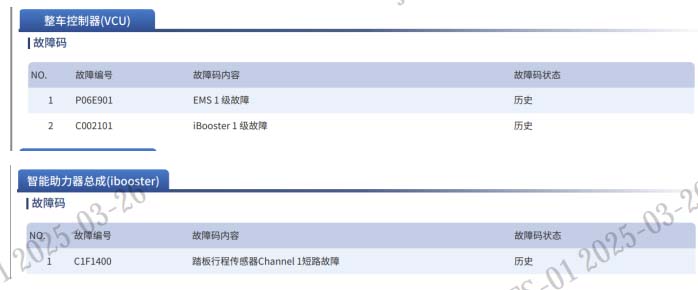

故障现象： 车辆行驶过程中， 刹车踏板踩不下去，车辆回站读取故障码， IB 报踏板行程传感器 Channel 短路故障。
诊断思路：根据故障信息诊断， VCU 报 ibooster 一级故障， 指向 IBOOSTER 控制器， iBooster报 C1F1400 踏板行程传感器 Channel 短路故障。

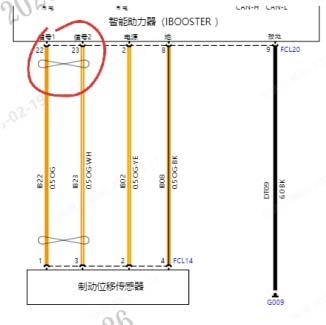

根据故障信息结合原理图诊断， 踏板行程传感器 Channel 短路故障指向的是制动位移传感器。
步骤 1：
检查 FCL14 线束以及 FCL20 线束，摇晃线束验证故障是否能够出现；
步骤 2：

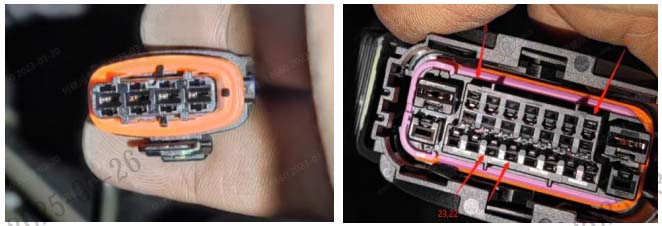

检查 FCL14,FCL20 线束插头公母端是否有异常
步骤 3：
检查线束之间的通断是否正常；
步骤 3：
测量电阻时可摇晃 CCU 到 GCU 的高压线束观察是否有电阻的跳变，从而判断是否有接触不良。

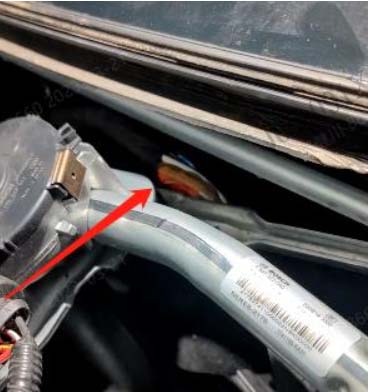

诊断结论：按照上述步骤检测， 最终发现 FCL14 线束与雨刮臂干涉导致线束刮破短路，分析原因
未改线束固定点未安装，导致线束与雨刮臂干涉。
