17、将锁块插头插接到位，通过扭动插头，可以让故障现象复现也可以让故障现象消失；
18、为进一步证实故障是由4号针脚虚接造成，故把左后门锁块的4号针脚剔除模拟开路故障，经验证结果跟之前的故障现象是一致的；
诊断结论：

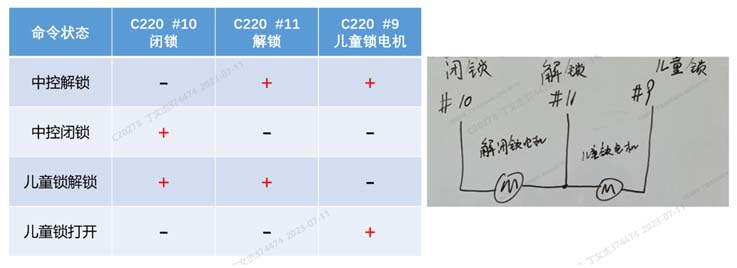

首先我们来分析一下两个电机三线控制的正常逻辑，如下图：

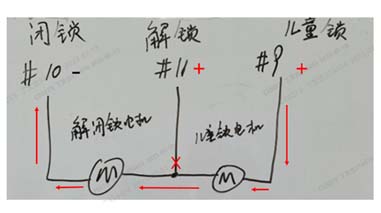

根据上面的控制逻辑，看下当锁块的解锁端存在虚接或开路时的情况：
A、 中控解锁时：
儿童锁电机和中控锁电机为串联状态；两个电机各分到约6V电压，同时动作；儿童锁电机执行打开命令，中控锁电机执行解锁命令；

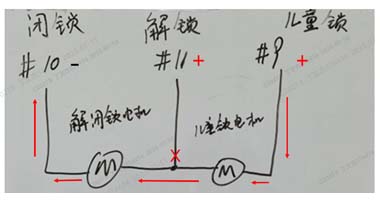

B、 中控闭锁时：
儿童锁电机和中控锁电机为串联状态；两个电机各分到约6V电压，同时动作；儿童锁执行关闭命令，中控锁执行闭锁命令。
