解读一汽丰田新普拉多底盘系统技术
来源:本站整理  作者:佚名  2012-03-11 09:03:45




  ③控制装置

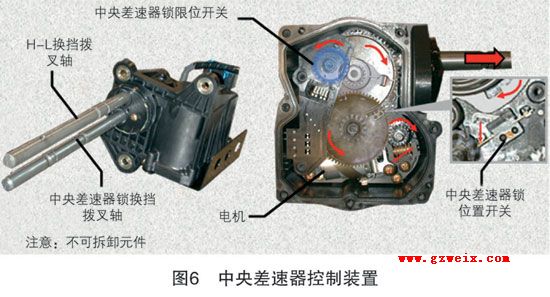

  中央差速器控制装置包括分动器执行器、中央差速器锁限位开关及H-L换挡限位开关(图6)。

a.分动器执行器

  由于采用了分动器执行器,使得分动器挡位变换和中央差速器锁止改为电机控制方式。
b.中央差速器锁限位开关

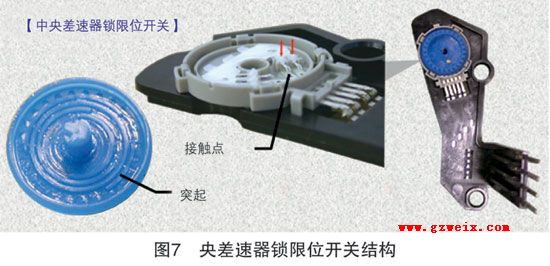

  中央差速器锁限位开关内部结构如(图7)所示,触点被突起接触来检测电机位置。

 c.H-L换挡限位开关

  H-L换挡限位开关位于中央差速器锁限位开关和驱动齿轮下方,它的操作和基本结构与中央差速器锁限位开关相同。




  2.控制系统

  (1)元件组成

  分动器控制系统的主要元件包括低速四驱指示灯、中央差速锁指示灯、VSC OFF指示灯、组合仪表总成、中央差速锁开关、分动器位置开关、全轮驱动控制单元、ECM及分动器换挡执行器。

  (2)控制原理

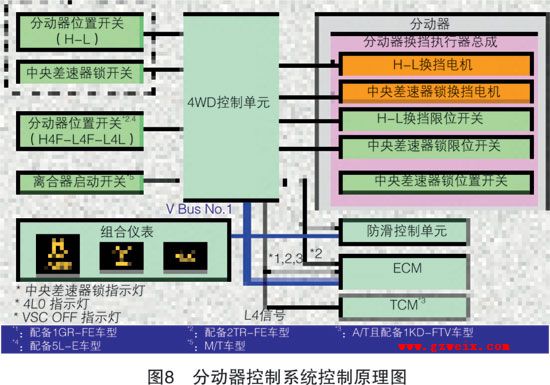

  分动器控制系统控制原理图如(图8)所示。



二、 动力学动态悬架系统(KDSS)

  1.结构组成

  新普拉多采用的KDSS主要包括前稳定杆、前稳定杆控制缸、后稳定杆、后稳定杆控制缸、稳定杆控制阀、蓄压器、稳定杆控制单元、主车身控制单元、电源控制单元、横摆率和加速度传感器、带防滑控制单元的执行器及KDSS指示灯等。




  2.KDSS控制原理

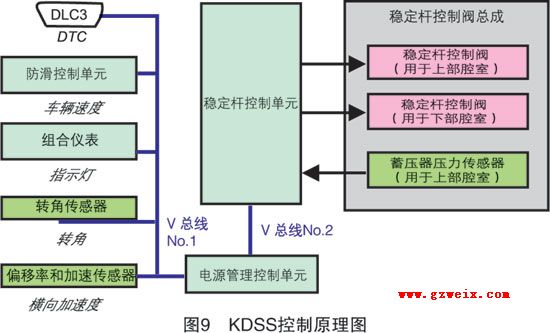

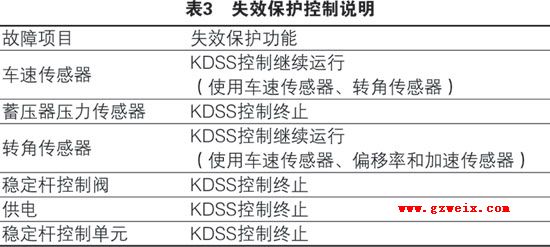

KDSS控制原理如(图9)所示。当稳定杆控制单元检测到故障时,将运行下表中显示的失效保护功能(表3)

3. 液压系统示意图

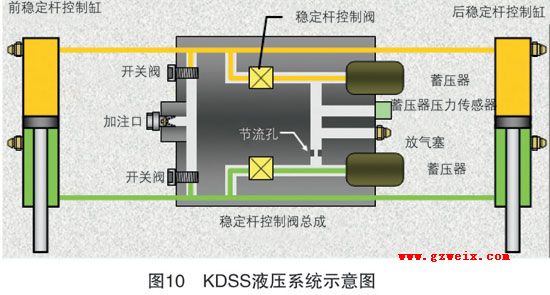

KDSS液压系统示意图如(图10)所示。在该液压系统中,包括稳定杆控制阀总成、蓄压器及蓄压器压力传感器等。在稳定杆控制阀总成中,稳定杆控制阀控制前后各稳定杆控制缸腔室与蓄压器间的泵流,加注口用于油液加注,开关阀用于切换放气管路。蓄压器自身存有2.1 MPa的氮气,蓄压器压力传感器用来监测液压回路中的压力值以保护各部件。

  4.稳定杆的动作

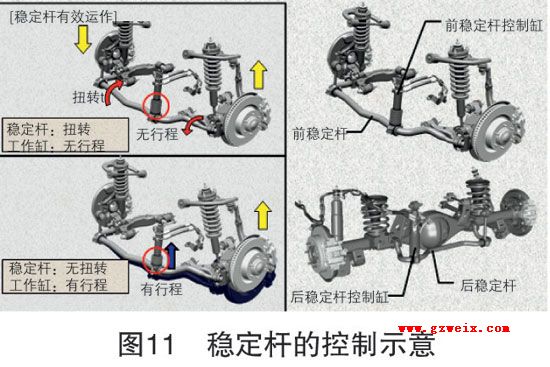

当前稳定杆控制缸不运动时,稳定杆发生扭转;当前稳定杆控制缸不固定时,稳定杆由于控制缸的移动未发生扭转或移动(图11)。

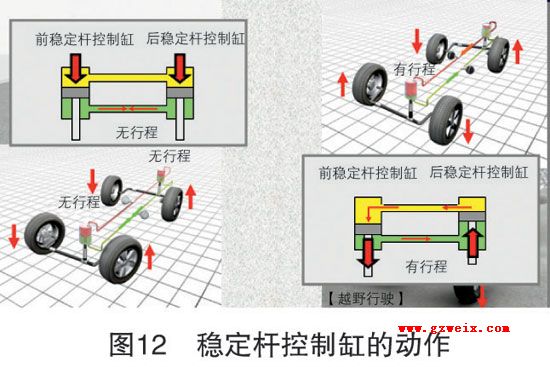

 当车辆有侧倾倾向时,前稳定杆控制缸的液压和后稳定杆控制缸的液压相互冲突,因此所有控制缸固定,每个稳定杆和普通稳定杆一样被扭转;当车轮处于上抬/下落状态时,前后稳定杆控制缸将向相反方向运动因而没有液压冲突,因此,各稳定杆的功能被取消(图12)。
