4.管理数据

管理数据由两部份组成。第一部份在数据帧的开始。它说明所传送的数据有多少是同步的而有多少是非同步的。第二部份在数据帧的结尾。这部分检查在MOST网络上的控制模块是否运作正常。管理数据的大小是2位元组。

五、MOST网络的安全性

这一功能用来确保MOST网络上的所有控制模块都可以使用。在MOST网络启动时(点火位置 I、II 或 III)，信息娱乐控制模块(ICM)检查确定MOST网络上的所有控制模块都具有经认可的序号。如果信息娱乐控制模块(ICM)探测到一个或多个控制模块没有经认可的序号，这些模块就会被设为"停用模式"。这就意味着这些控制模块功能将不能在MOST网络中使用，控制模块只起到光脉冲导体的作用。

六、MOST网络的故障管理

MOST网络由信息娱乐控制模块(ICM)监测。如果它探测到MOST网络上有故障，信息娱乐控制模块(ICM)将会储存诊断故障代码(DTC)。有不同类型的诊断故障代码(DTC)，取决于故障的类型。作为一般原则，如果MOST网络中的光波消失，整个网络将停止工作。

1.       没有来自控制模块的通信

信息娱乐控制模块(ICM)知道有那些控制模块连接在MOST网络上。如果MOST网络中任何一台控制模块通信中断，信息娱乐控制模块(ICM)中都会储存一个诊断故障代码(DTC)。该故障对于MOST网络中的每一台控制模块都有一个诊断故障代码(DTC)。通信缺失可能是由于控制模块的内部故障或是因为控制模块中功能执行得不正确。当信息娱乐控制模块(ICM) 中有内部故障从而阻碍传递及接收二极管在MOST网络上发送声音脉冲时，诊断故障代码(DTC)ICM-DC00 就会被储存。

2.通信故障

对于使得不能在MOST网络上发送讯息的故障，诊断故障代码(DTC)ICM-DC02会被储存。这一故障的原因可能是：控制模块的光纤接头有问题(信息娱乐控制模块ICM除外)；控制模块有内部故障，导致光纤连接停止工作；MOST网络上的一个控制模块没有电源供应。如果没有电源供应，光纤接头停止传送光信号；光纤电缆受损或有开路。如果电线的弯曲半径太小或电线扭结或卡住，就会发生这种故障；与控制模块的连接松脱；接头上的光纤端子交叉连接；连接松开是因为光纤布线安装不正确或光纤端销被压回到接头中；桥接连结器松脱或损坏。

3.环路断路诊断

环路断路诊断可用于修正诊断故障代码(DTC)ICM-DC02。如果在运行了环路断路诊断之后在MOST网络中发现了断路，诊断故障代码(DTC)ICM-DC01将会被储存在信息娱乐控制模块(ICM) 中。如果是这种情况，可以从信息娱乐控制模块(ICM) 读取开路的位置和控制模块的位置。这功能在MOST网络上进行故障追踪时是很重要的。在MOST网络中有开路以及诊断故障代码(DTC)ICM-DC02被储存到信息娱乐控制模块(ICM)时，使用环路断路诊断。在环路断路诊断期间，所有控制模块都以其在MOST网络上的位置相反的顺序，将一个讯息传送到信息娱乐控制模块(ICM)。这就意味着超低音喇叭模块(SUB)先传送，而不是最后传送。失灵的控制模块不会将反应传送到信息娱乐控制模块(ICM)。这也就意味着连接在故障控制模块之前的控制模块将无法将讯息传送给信息娱乐控制模块(ICM)，这同样适用于MOST网络中光纤电缆有开路时。在开路之前的控制模块没有一个能够发送它们的讯息到信息娱乐控制模块(ICM)。信息娱乐控制模块(ICM)然后能够从进入的讯息计算开路的位置。

MOST网络包含7个控制模块。在模

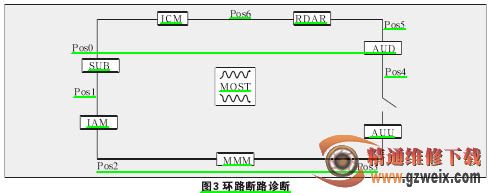

块AUU和音响模块(AUD)之间的电线有开路，如图3所示。在环路断路诊断期间，信息娱乐控制模块(ICM)接收以MOST网络控制模块相反的顺序发送的反应。音响模块 (AUD) 位于模块AUU之后，无法将其反应传送到信息娱乐控制模块(ICM)。信息娱乐控制模块(ICM)可接收位置四之前的反应，并显示数值4。如果没有开路，信息娱乐控制模块(ICM)应会回应“OK”。

小结

本文以沃尔沃车型的MOST网络为对象，论述了其优点、系统的结构与工作原理以及故障管理，其它高端车型上所装用的MOST网络系统的结构及工作原理也基本与本文所述类似，只是在环路短路诊断有部分差异。通过本文的论述与分析，将有助于高端车型的维修人员熟悉MOST网络系统，提高故障的分析与处置能力。
