④等待 10min 或更长时间使逆变器总成内的高压电容放电，如图 17所示。

⑤测量逆变器的端头电压 (0V )，如图 18 所示。

⑥用乙烯基带裹住已断开的高压连接器使其绝缘，如图 19 所示。

（8）拆卸的注意事项

拆卸：

①拆下服务安全销，等待 10min或更长时间使逆变器总成内的高压电容放电。

②拆下 11 支螺栓和逆变器端子盖，如图 20 所示。当拆卸盖子时不要倾斜它，因为盖的内部有一内锁的连接器。拆掉连接器的上盖后用胶带封住防止异物进入。

③确认逆变器的端头电压为 0V( 测量的范围 : 750V 或更高 )。

3.HV 蓄电池

（1）特征

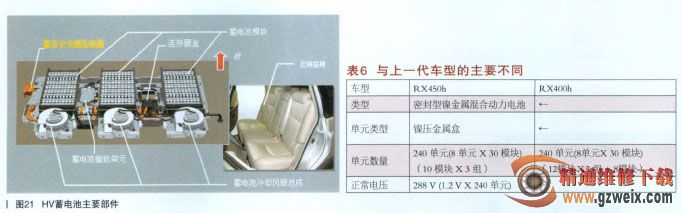

与上一代车型一样，HV 蓄电池蓄电池安装在后排座椅的下方。HV蓄电池主要包括部件如图 21 所示。注意：HV 蓄电池为高电压部件，在进行服务作业时要特别小心。基本结构与 RX400h 相同，与上一代车型的主要不同如表 6 所示。

（2）蓄电池模块组

蓄电池模块组分为 3 个组。每个 HV 蓄电池模块组由 10 个模块组成，模块组之间由线路串联起来，如图 22 所示。蓄电池模块的特性：LH:0 HV 蓄电池接线；CTR: 2 HV 蓄电池接线；RH: 1 HV 蓄电池接线，如图23 所示。

（3）HV 蓄电池冷却系统

与 RX400h 相同在 HV 蓄电池上有一个冷却风扇为 3 个模块组冷却。蓄电池
