十二、新款一汽奔腾、马自达（M6）FS5A-EL 自动变速器
（一
）技术参数与结构特点

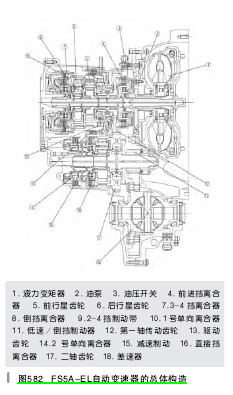

新款一汽奔腾和马自达 6 轿车搭载了 FS5A-EL 型 5 速自动变速器，该自动变速器是一款电子控制 5 速自动变速器，其总体构造如图 582 所示，基本参数如表 76 所示。

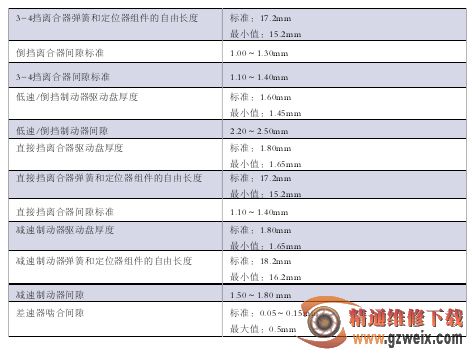

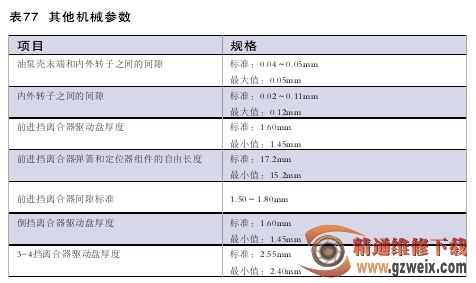

FS5A-EL 自动变速器的其他机械参数如表 77 所示。
（二）动力传递路线分析
FS5A-EL 自动变速器动力传递
路线如图 583 所示，在变速器内部有3 个行星齿轮组，分别称为前行星齿轮组、后行星齿轮组和副行星齿轮组。

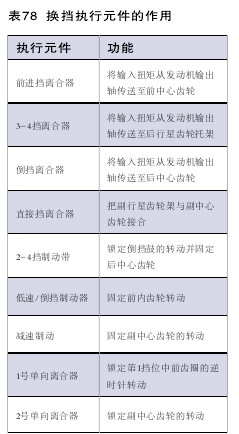

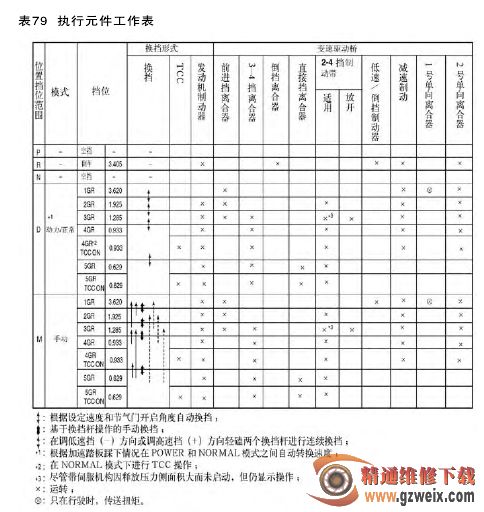

其中前、后行星齿轮组是改进型辛普森行星齿轮机构，其前排齿圈与后排行星架为一体 ；前排行星架与后排齿圈为一体，是动力输出端，两个太阳轮独立运动。副行星齿轮组是一个单级行星齿轮机构，它在 1-4 挡和倒挡时执行减速运动，在 5 挡时是直接传动。在变速器内部有 4 个离合器、3个制动器（包括 2 个多片式制动器和1 个带式制动器）和 2 个单向离合器，各换挡执行元件的作用如表 78 所示，不同挡位时各换挡执行元件的状态如表 79 所示。
