（1）前、后行星齿轮组。3 挡动力传递路线如图 587 所示。3 挡时，前进挡离合器接合，驱动前行星齿轮组太阳齿轮 ；3-4 挡离合器接合，驱动前行星齿轮组内齿圈 / 后行星齿轮组行星架，行星齿轮机构中有两个部件被同时以输入速度驱动，则整个前、后行星齿轮组以一个整体旋转，传动比为 1。

（2）副行星齿轮组。同 1 挡。

4.4 挡动力传递路线

（1）前、后行星齿轮组。4 挡动力传递路线如图 588 所示。4 挡时，3-4 挡离合器接合，驱动后行星齿轮组行星架 ；2-4 挡制动带工作，固定后排太阳轮，则后排内齿圈 / 前排行星架同向增速旋转。4 挡时，前排行星齿轮机构没有参与速比变化。

（2）副行星齿轮组。同 1 挡。

5.5 挡动力传递路线

（1）前、后行星齿轮组。同 4 挡。

（2）副行星齿轮组。5 挡动力传递路线如图 589 所示。直接挡离合器接合，连接副行星齿轮机构的太阳轮和行星架，则整个副行星齿轮组以一个整体旋转，传动比为 1。副行星齿轮组在 1 ～ 4 挡时是减速运动，在 5挡时是直接传动。

6. 倒挡动力传递路线

（1）前、后行星齿轮组。倒挡动力传递路线如图 590 所示。倒挡时，倒挡离合器接合，驱动后行星齿轮组太阳轮 ；低速 / 倒挡制动器工作，固定后行星齿轮组行星架，则后排内齿圈 / 前排行星架反向减速 旋 转。 倒 挡时，前排行星齿轮机构没有参与速比变化。

（2） 副 行星齿轮组。同 1挡。

（三）控制系统及维修

1. 电 子 控制系统

（1） 电 磁阀工作表

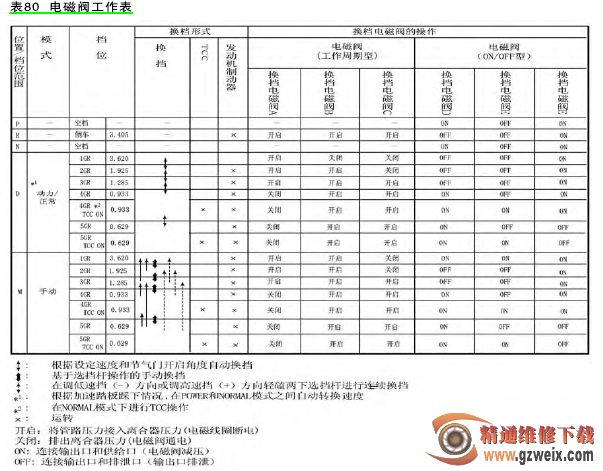

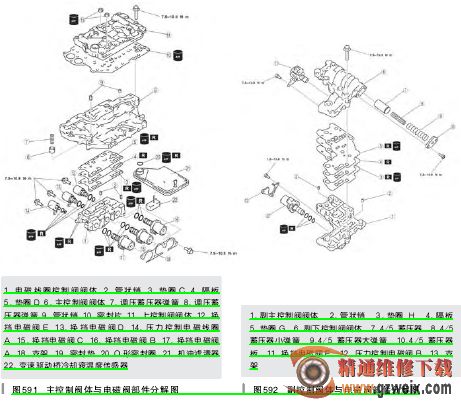

电 磁 阀 位置如图 591 和图592 所示，电磁阀工作表如表80 所示。
