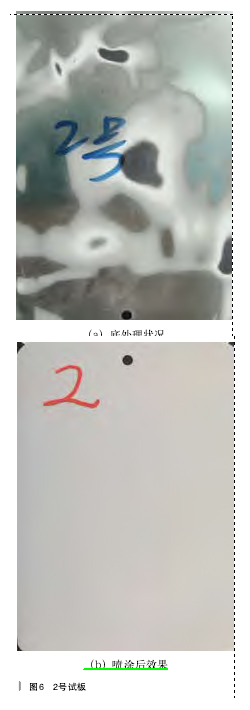

( 二 )2 号试板 ( 如图 6 所示 )

1.       打磨情况

样板为经过喷涂的旧板。使用费斯托干磨系统，400 号干磨砂纸，3号打磨头，打磨后有 105×120mm 的面积露出裸铁，露底范围达到 80%。打磨后未喷涂中途底漆，直接做喷涂试验。

2. 喷涂情况

（1）环境温度 23℃，湿度 64%，烤房在喷漆状态，冷冻式干燥机打开。

（2）除油、除尘。

（3）油漆 ：白银 , 黏度为 20s（4号黏度杯），未过滤。

（4）喷枪 ：使用 SATA Jet 2000HVLP 1.3mm 口径面漆喷枪。

（5） 喷 枪 设 定 ：枪 尾 气 压200kPa，最大扇面，最大出漆量。

（6）喷涂

①喷涂距离 13 ～ 17cm，走枪速度 30 ～ 50cm/s。

②底色漆喷 3 道 ：第一道遮盖50%，闪干 2min ；第二道湿喷 100%遮盖，闪干 5min ；第三道遮盖 50%、

2 倍枪距，闪干 2min。喷幅之间搭接1/2。

③罩光清漆喷 2 道，之间闪干5min。

3. 烘干 ：静置 10min 后送烤箱内烘烤，烤箱内温度 65℃，烘烤15min。

4. 缺陷情况

（1）正面观察打磨露铁部

（2）脏点较多。

5. 原因分析

（1）未喷中涂底漆。

（2）油漆未过滤。

（3）打磨材料粗。

6. 解决办法

（1）打磨后喷中涂底漆。

（2）油漆在使用前一定要过滤。

（3）最后打磨要选择 1500 号水

磨砂纸或相同粒度的打磨材料。

上一页  [1] [2] [3] [4] [5] [6] [7]  下一页
