3.流程图分析法

流程图分析法就是诊断步骤图，是在因果图或故障树的基础上画出的。流程图与故障树相似，但是在第一层与第二层之间岔道口，进行测试、分析，然后判断进入第二层的哪一条路，从而优化了检测路线，节省了时间，第二层与第三层之间亦是如此。

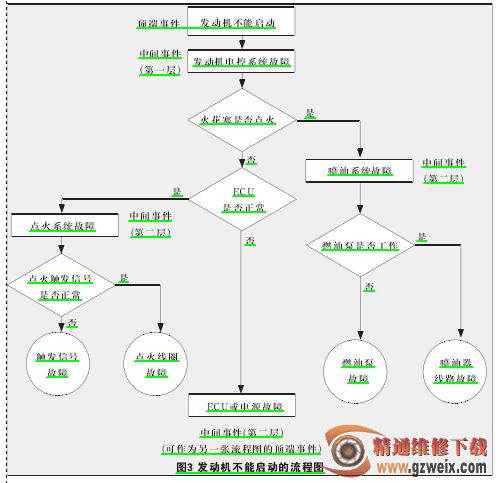

发动机怠速不稳的流程图，如图3所示。以发动机怠速不稳作为要排除的故障对象，根据可能造成故障症状的各种故障原因列出测试、分析点，对诊断进行一步一步的指导作用。

流程图是由第一层顶端事件、多层中间事件和最后一层底端事件构成。首先把要分析的系统故障事件(发动机不能启动)作为顶端事件。其次将最容易存在的故障原因(发动机电控系统故障)放在中间事件的第一层，然后再列出中间事件的第二层，最后列出底端事件(点火线圈故障)。

顶端事件和中间事件用矩形符号表示，底端事件用圆形符号表示，各层事件之间的测试、分析点用菱形符号表示，经测试、分析后得出“是”或“否”，再按线条指引向下层迈进，直到找出底端事件。

世界各汽车公司编制的维修手册中，经常出现故障检查流程图，经常阅读并参照流程图进行实施作业不无裨益。如果手边没有维修手册，或维修手册中没有绘制流程图，这就需要维修工作人员具备绘制流程图的能力。对于高层次维修人员和高职、中职在校学生，要掌握绘制三种图形的方法，熟能生巧，一定会对故障诊断带来帮助。
