目前大多数维修人员，遇到疑难故障后仍不习惯使用图形分析，或没有掌握图形绘制方法。本文是笔者根据多年经验，对三种图形用途和绘制方法的理解，仅供同行参考。

1.因果图分析法

因果图分析法是一种枝杈表述方法，它以故障现象为结果，以导致该故障的诸因素为原因，用分支分叉的方法绘制成因果相关图。通过图形的因果关系可以全面分析导致故障发生的各种原因，并从中找出故障的主导原因。因果图很像鱼骨，亦称作鱼骨图或鱼刺图。

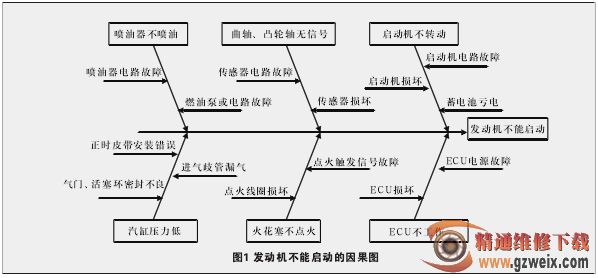

发动机不能启动故障的因果图，如图1所示。用因果图法表示造成故障现象的各种因素之间的相互关系。这张图的故障现象是发动机不能启动，导致这个结果发生的因素诸多，包括启动机不转动、ECU不工作、曲轴凸轮轴信号失常、火花塞不点火、喷油器不喷油、配气相位失常等原因，这些原因形成了第一层分支。沿着这层分支再往下，又可以查找出第二层小分支，例如控制单元不工作，可以是控制单元没有供给电源，也可以是控制单元本身损坏所致。

由图1可以看出，因果图中有一条主干，其端部箭头指向表示故障现象，是结果；在主干的两侧有若干分支形成枝节，每个枝节表示构成故障的主导原因(例如火花塞不点火)。对于复杂的故障现象，枝节上再划出若干小分支，以表示不同的次要原因(例如点火线圈没有收到点火触发信号、点火线圈损坏)。因果图分析法在汽车故障诊断中所具有的重要意义，在于对每一个常见的汽车故障现象都基于因果的必然联系，清楚地区分出汽车各个部分或系统对这一故障症状的出现所具有的不同影响因素，掌握从各个方向查找出故障原因的基本脉络，即沿着网状枝杈顺藤摸瓜的故障诊断技巧。

因果图分析法简明地表示出故障现象和故障原因之间的关系，尤其对寻找由多种多层故障原因导致的故障现象更为清晰。但因果图分析法不能表示出结果与原因之间的定量关系，所以该方法仅能作为故障的定性分析之用。
