1.4 搭铁点位置
电路原理图中搭铁点采用大写字母 “G” 加3位数字的表示方式。 A3轿车搭铁点位置如图3所示。
1.5 熔断丝和继电器盒
A3车辆上有3个主要的熔断丝/继电器盒： 蓄电池正极熔断丝盒、 仪表熔断丝盒、 前舱熔断丝和继电器盒。

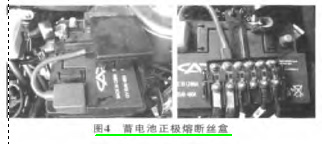

1） 蓄电池正极熔断丝盒位于蓄电池的正极电缆上， 如图4所示。 其熔断丝用 “FB+数字” 来表示。
2） 仪表熔断丝盒在转向盘下方 ， 如图5所示 ，布局如图6所示。 其熔断丝用 “IP （Instument pan-el， 仪表板） FUSE+数字” 来表示。 各熔断丝的编号、 容量及功能如表1所示。

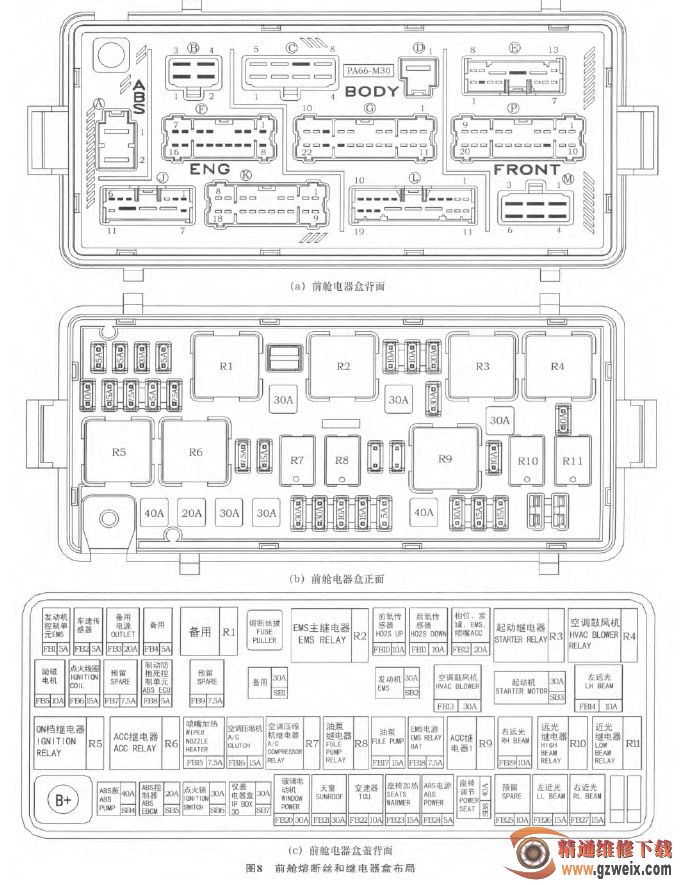

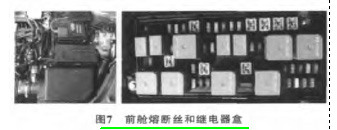

3） 前舱熔断丝和继电器盒安装位置如图 7 所示 ， 布 局 如 图8所 示 。 其 熔 断 丝 用 “FB （FuseBlock， 熔断丝盒） +数字” 或 “SB （Switch Board，配电板） +数字” 来表示； 继电器用 “R （Relay，继电器） +数字” 来表示。
