3 A3轿车室内地板线束总成插件
室内地板线束总成插件如图10所示， 各插件针脚连接说明如下。
3.1 搭铁位置连接说明
1) 搭铁 1 (G301) 与搭铁 1 连接的有 ABS 接口13#和38#。
2) 搭铁2 （G302） 与搭铁2连接的有防盗喇叭1#、 制动液位传感器2#、 车身前控制器PP6接口。
3） 搭铁5 （G305） 与搭铁5连接的有左后门线束接口9#、 顶棚线束接口10#、 油泵2#、 左前门线束接口5#、 驾驶侧安全带开关2#。
4） 搭铁6 （G306） 与搭铁6连接的有油泵 4#、刮水电动机4#。
5） 搭铁7 （G307） 与搭铁7连接的有左阅读灯2#、 高位制动灯1#。
6） 搭铁8 （G308） 与搭铁8连接的有车身后控制器PP8接口4#和5#、 左后尾灯1#、 行李厢线束接口4#。
7） 搭铁9 （G309） 与搭铁9连接的有牌照灯2#、右后尾灯1#。
8） 搭铁10 （G310） 与搭铁10连接的有右阅读灯2#、 右后门线束接口9#、 右前门线束接口13#。
9） 搭铁11 （G311） 与搭铁11连接的有后风窗加热负极。

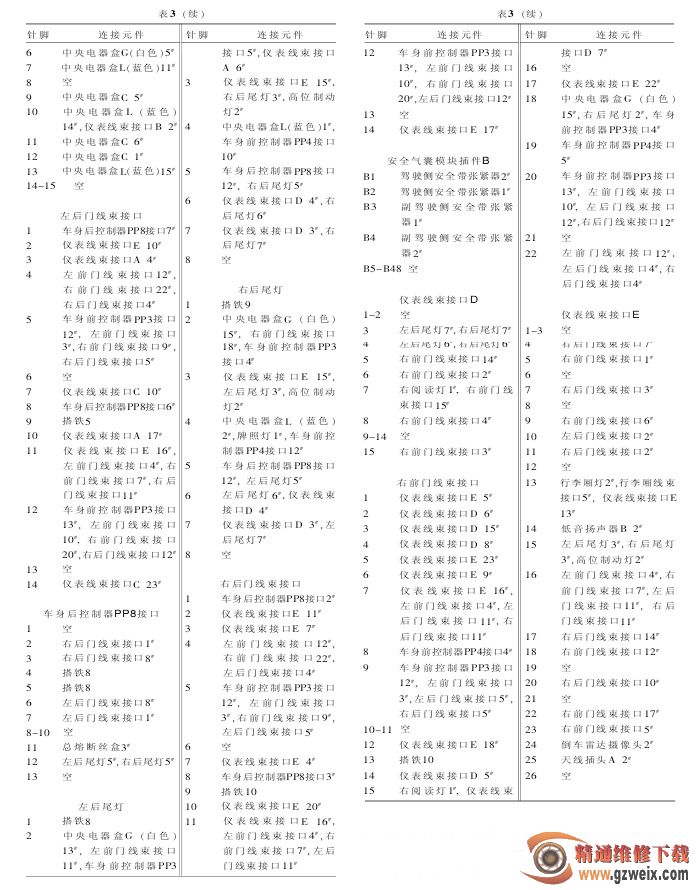

3.2 室内地板线束总成各插件连接说明 （表3）
4 其它系统线束总成

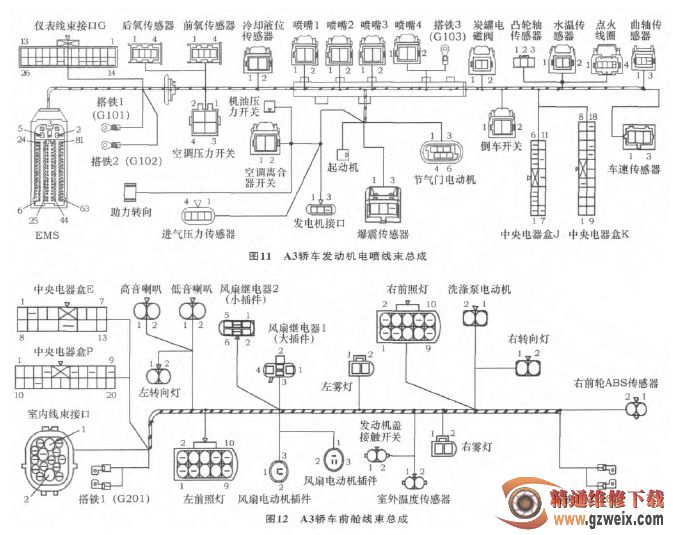

1） A3轿车发动机电喷线束总成 （图11）
2） A3轿车前舱线束总成 （图12）
