4） 电路原理图中的 “ CE （ Computerized En-gine， 发动机电脑） 字母+数字” 表示前舱熔断丝和继电器盒的某个插件 （字母表示的插件） 的某个端子 （数字表示的端子）， 如： CE A2。

5） 电路原理图中的 “PB （Power Battery， 蓄电池正极） +数字” 表示正极熔断丝盒出线位置。

6） 电路原理图中的 “IP 字母+数字 ” 表示仪表熔断丝盒的某个插件 （字母表示的插件） 的某个端子 （数字表示的端子）， 如： IP A2。



2 A3轿车仪表线束总成插件

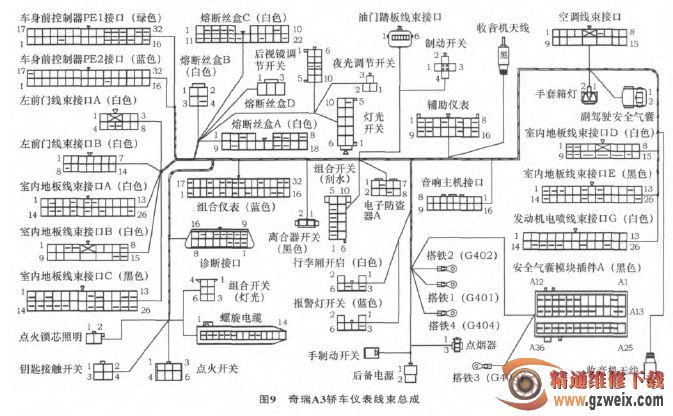

仪表线束总成插件如图9所示， 各插件针脚连接说明如下。



2.1 搭铁位置连接说明

1） 搭铁1 （G401） 与搭铁1连接的有组合仪表3#、 后视镜调节开关4#、 灯光开关6#、 夜光调节开关2#、 组合开关 （灯光） 1#、 手套箱灯2#、 空调线束接口1#、 辅助仪表3#、 螺旋电缆14#、 诊断接口4#、 行李厢开启 （白色） 1#和6#、 报警灯开关 （蓝色） 2#和5#、 音响主机接口1#、 离合器开关1#、 组合开关 （刮水） 5#和8#。



2） 搭铁2 （G402） 与搭铁2连接的有空调线束接口4#、 辅助仪表5

#、 诊断接口5#、 组合仪表5#、 电子防盗器A 2#。

3） 搭铁3 （G403） 与搭铁3连接的有安全气囊模块插件A（黑色）A 1#。

4） 搭铁4 （G404） 与搭铁4连接的有后备电源1#、 点烟器1#。

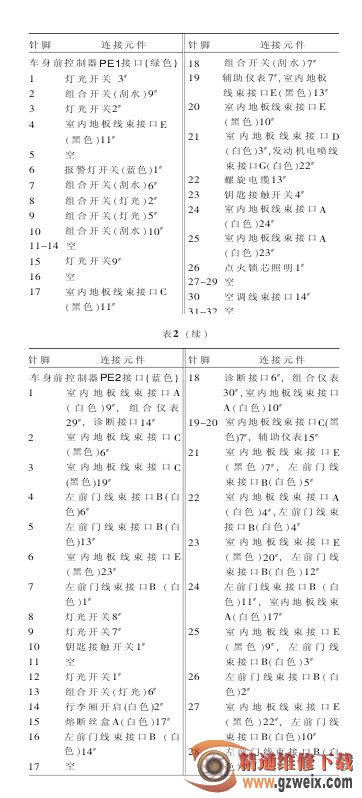

2.2 仪表线束总成各插件连接说明 (表2)
