详解新皇冠第十三代VGRS系统
来源:本站整理  作者:佚名  2012-07-03 06:14:35

四、可变传动比转向系统故障诊断及系统初始化



电源电压低或过高或车辆处于极低温度下(-30℃以下),VGRS系统将自动关闭。另外,VGRS系统具有失效保护功能,以防止转向执行器总成内电动机和转向控制ECU过热,如果电动机和转向控制ECU的温度降低至一定范围,则VGRS系统将恢复正常。



1.可变传动比转向系统故障诊断

VGRS系统发生故障,系统将进入失效保护功能运行,转向控制ECU切断转向执行器总成内锁止电磁阀的供电,锁止转向执行器总成内的电动机,以传统转向机构(恒定转向传动比)运行,并且转向控制ECU将亮起组合仪表上的主警告灯,多信息显示屏上将显示“CHECK VGRS ”信息,同时鸣响多功能蜂鸣器,以提醒驾驶员VGRS系统发生故障,如图13所示。



(1)VGRS系统故障码的读取方法

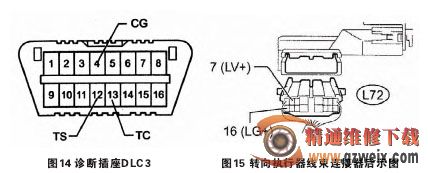

①用诊断连接线,连接诊断插座DLC3的13号端子(TC)和4号端子(CG),如图14所示。



②将发动机开关置于ON(IG)位置。

③多信息显示屏显示“DIAG VGRS”系统开始搜索故障。

④如果系统正常,则显示“DIAGVGRS OK”。

⑤如果系统出现故障,则显示“DIAGVGRS XX”(“XX”是一个2位数字的DTC)。

(2) VGRS系统故障码的清除方法

①将发动机点火开关置于ON(IG)位置。

②用诊断连接线在8秒内连接并断开诊断插座(DLC3)的13号端子(TC)和4号端子(CG)4次。

③将发动机开关置于OFF位置。

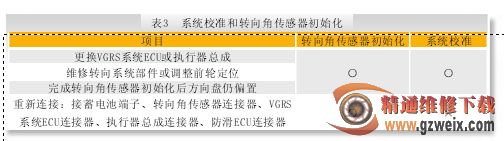

2.可变传动比转向系统初始化和校准VGRS系统发生如表3所示项目,需进行系统校准和转向角传感器初始化。

(1)转向角传感器初始化的操作方法

将发动机开关ON(IG)位置,检查并确认主警告灯亮起数秒;然后以高于35km/h的速度直线行驶5s或更长时间,在此步骤结束,转向控制ECU存储器使方向盘恢复至中心位置。此时,如果方向盘仍偏置5°~10°,需进行VGRS系统校正。

(2)VGRS系统校准的步骤

①使轮胎朝向正前方(驾驶车辆确认方向盘置中)。

②读取VGRS系统故障码。如果出现51号故障码,则重新确认方向盘置中。如果方向盘偏心,则进入转向执行器解锁,步骤⑦。如未出现51号故障码,进入步骤③。

③进行转向执行器角度初始化,具体操作如下:

a.启动发动机,将方向盘置中;

b.用诊断连接线,连接DLC3的12号端子(TS)和4号端子(CG),13端子(TC)和4号端子(CG);

c.从诊断插座(DLC3)的12号端子(TS)上断开诊断连接线,并向左转动方向盘180°以上;

d.再将诊断连接线连接到DL3的12号端子(TS)上;

e.从DLC3的13号端子(TC)上断开诊断连接线,并向右转动方向盘180°以上;

f.再将诊断连接线连接到DLC3的13号端子(TC)上;

g.从DLC3上断开诊断连接线,将发动机点火开关置于OFF位置。

(注:以上从b至f步骤必须在1min内完成,如果在这些步骤中出现故障,则重新执行上述步骤。)

④调节转向执行器角度,具体操作如下:

a.确保发动机开关置于OFF位置,不要触动方向盘;

b.用诊断连接线,连接DLC3的12号端子(TS)和4号端子(CG);

c.将发动机开关置于ON(IG)位置;

d.这时测试模式被激活,确认多信息显示屏上显示“VGRS Test Mode”,等待5s;

e.将发动机开关置于OFF位置;

f.从DLC3的12号端子(TS)和4号端子(CG)上断开诊断连接线;

g.再将发动机开关置于ON(IG)位置。

⑤检查主警告灯,具体操作如下:

a.确认主警告灯熄灭;

b.将发动机开关置于OFF位置,然后置于ON(IG)位置;

c.确认主警告灯工作正常。

⑥检查方向盘工作状态,具体操作如下:

a.启动发动机;

b.执行转向角传感器初始化;

c.驾驶车辆确认方向盘置中。

⑦进行上述步骤②后,方向盘偏心,则进入转向器解锁步骤:

a.将发动机开关置于OFF位置;

b.从蓄电池负极端子上断开电缆;

c.断开转向执行器上的线束连接器L72;

d.用一根跳线电缆连接转向执行器上的7号端子(LV+)至12V蓄电池正极端子,用另一根跳线电缆连接转向执行器上的16号端子(LG+)至12V蓄电池负极端子,上述通电时间不要超过3min,如图15所示;

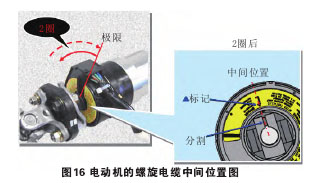

e.将方向盘置中(必须确认保证安装方向盘时,连接转向执行器总成的电动机的螺旋电缆在中间位置),如图16所示;

f.从转向执行器上断开12V蓄电池正负极跳线电缆;

g.将连接器L72连接到转向执行器上;

h.连接蓄电池负极电缆;

i.向左和右转动方向盘约3°,能感觉到反作用力。
