2 上海大众途观SUV车的继电器分布
1） 发动机舱左侧电控箱内布置了两个继电器，分别为Motronic供电继电器J271(100)， 发动机部件继电器J757(100)。
2） 仪表板左侧下方5位置继电器支架上的继电器分配， 从右到左依次为总线端15供电继电器J329(43)， 总线端75供电继电器J680(100)， 可加热后风窗玻璃继电器J9(53)。

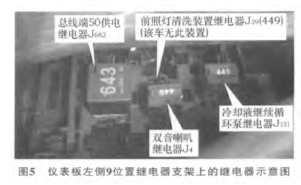

3） 仪表板左侧9位置继电器支架的继电器分配： 3号位为总线端50供电继电器J682(643)， 5号位Ⅰ为前照灯清洗装置继电器J39(449)， 5号位Ⅱ为双音喇叭继电器J4(449)， 8号位Ⅰ为冷却液继续循环泵继电器J151(449)， 见图5。 根据车辆实际配置的不同有所变化。
