3.3 标定时的注意事项

3.3.1 调 整车架上限高度和下限高度时，应避免损伤减振器及限位块或其他零件，不得冲击式放气或充气。

3.3.2 标定结束时，故障灯亮，如标定过程无错误顺利进行，报警灯熄灭，否则报警灯持续亮，表示标定有错误。

3.3.3 通过接通和断开点火钥匙可转换到正常行驶，如标定未合格，故障灯持续亮，报警灯 2s 后熄灭，在此情况下重新进行调整。

3.3.4 只有在点火钥匙接通后2s，2 个控制灯（报警红色灯、故障黄色灯）都熄灭，标定结束。

3.3.5 此时车辆的悬挂处于准备行驶状态。

4. 电控空气悬架 （ECAS） 系统的故障诊断及排除

4.1 ECAS（电控空气悬架）系统故障检测指示灯状况

4.1.1 起动点火开关时，黄色报警灯和红色故障灯亮大约 2s（作为功能检查指示）。

4.1.2 只要车架不处于行车位置，黄色报警灯就会亮，达到行车高度或空载行车高度后，它自行熄灭。

4.1.3 红色故障显示灯亮，有故障发生———

﹡按一下某个控制按钮，如果红灯仍然亮着；

﹡检测空气气囊；

﹡对空气悬架系统进行直观检查；

﹡如果气囊工作正常，车辆位于或低于行车位置；

4.1.4 红色故障灯闪烁，有严重故障发生

□空气悬架系统不接受任何命令而保持在当前位置。

4.2 闪光代码

4.2.1 存储器故障可通过闪光代码输出显示。

4.2.2 显示闪光代码有下列步骤：

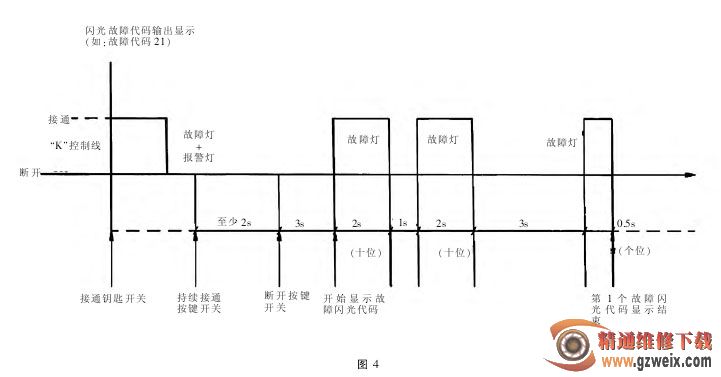

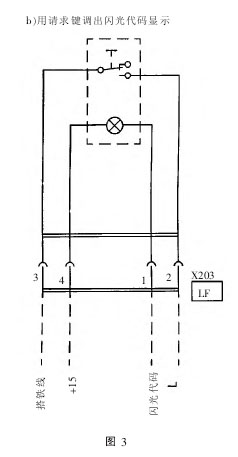

4.2.2.1 按电路图 3 连接请求键，故障代码按图 4 方式显示。

4.2.2.2 控制器的 L 电线与搭铁线连接，为此按下按键，并持续按住至少 2s，松开按键后，过 3s，故障控制灯或按键灯显示第一故障的代码，故障代码显示完后自动停止，如要调出其它故障代码（如有其它故障）应重新按下按键2s，松开后 3s 显示其他故障代码（断开和重新接通点火开关时重新显示的是第一个故障代码。 故障代码以十位数、个位数按图 4 举例的方式显示，首先显示十位数通过断开点火钥匙可随时中断故障代码的显示，此时故障代码保存在存储器内，可随时重新反复调出故障代码，直到其被消除）。

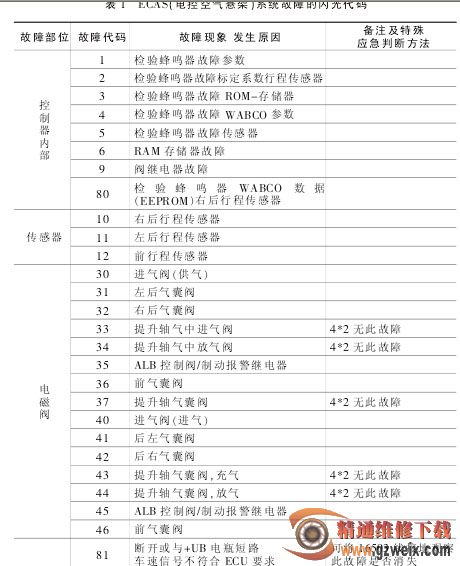

4.2.3 清除闪光代码（被存储的故障代码会一直保存在存储器内），见表 1。

4.2.3.1 将控制器的 L 电线连接在地线上。

4.2.3.2 请求键按电路图 3 连接并操纵，接通点火钥匙，持续按下按键 2s（最长 4s，因为长于 4s 时显示故障代码）即可清除故障代码。
