目前在我国,空气悬架主要应用在高级客车上,在载货车上的应用还处于试验阶段。本文就威伯特空气悬架电子控制系统(ECAS)的基本工作原理、标定要求以及故障排除做简单讲解。
1.电控空气悬架 (ECAS)基本原理
ECAS 系统由电控单元、空气悬架气囊、电磁阀、位置传感器、远程控制器、线束、开关等组成。工作原理是:位置传感器安装在车架上,通过摆杆与桥连接,当车身与桥高度变化时,位置传感器内产生感应电流,电信号传到电控单元,电控单元将此高度与其内存的设定高度进行比较,然后给出信号,控制电磁阀给气囊充气或排气,从而实现车身高度恒定控制。
2.电控空气悬架 (ECAS)系统的安装及检查
2.1 对 ECAS(电控空气悬架)系统相关的电器装置及零件按照设计、工艺文件进行正确安装,包括 ECAS控制器、远程控制器、远程控制器安装支架、远程控制器固定座、ECAS开关 (高度调整)、ECAS 位置传感器、ECAS 电磁阀、检测接口、ECAS驾驶室、底盘电线束,上电前确认控制器件与线束的正确连接,控制保险按规定容量安装到位。
2.2 点火钥匙打开到 2 挡时,ECAS (电控空气悬架) 系统上电,ECU 自动完成对系统外围设施的识别,仪表上 2 个 ECAS 指示灯(红色灯、黄色灯)同时点亮 2s,说明 ECAS(电控空气悬架) 系统可以进入调整检验阶段。
3.电控空气悬架 (ECAS)系统的调整检验过程(标定)
3.1 ECAS(电控空气悬架)系统的前提条件
3.1.1 汽车应停在平面上。
3.1.2 断开点火钥匙(至少 7s)。
3.1.3 注意轮胎应达到规定气压。
3.2 ECAS(电控空气悬架)系统调整说明
3.2.1 标定过程

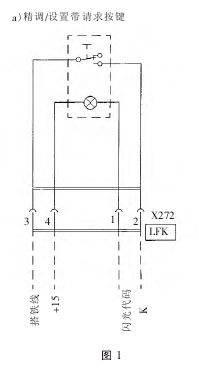

3.2.1.1 ECAS(电控空气悬架)系统标定时电子装置的控制灯电线与搭铁线相连接,为此请求键按电路图1 连接并操作。
3.2.1.2 接通点火钥匙(报警故障灯亮约 2s)
3.2.1.3 在按下的 5s 内松开按键(地线与控制灯之间的连接断开),控制器识别标定请求后,报警灯接通并在整个标定期间保持接通状态,按图2 过程进行高度标定。
3.2.2 正常高度调整
3.2.2.1 通过给桥的气来充气(用遥控器操作),按空气悬挂调整尺寸(后桥轮胎中心线到纵梁下翼面的垂直距离为 200cm),调整车架高度。
3.2.2.2 需要调整后桥行程传感器的操纵杆,使连杆处于水平位置。
3.2.2.3 标定:电子装置的控制灯电线与搭铁线连接(短时按下按键接着松开),以便存储正常高度。
3.2.3 调整上限高度
3.2.3.1 通过给气囊充气(或使用遥控操作),使车架上升到上限位置。
3.2.3.2 标定高度同上 3.2.2.2条,以便存储上限高度。
3.2.4 调整下限高度
3.2.4.1 通过气囊的完全放气,使车架下降到下限位块上。
3.2.4.2 标定高度同上 3.2.2.2条,以便存储下限高度。
