3.SSB

(1)启动按钮作用

启动按钮SSB(Start Stop Button)通过给智能钥匙ECM和PDM发送信号控制点火和发动机ON/OFF；LED灯ON/OFF(黄色/绿色)来显示钥匙位置状态(图5)。

(2)按钮发动机启动系统

按钮发动机启动功能允许驾驶员通过按下按钮(SSB)来替代使用标准机械钥匙

操纵车辆。在认证匹配的条件下，驾驶员按下SSB，得到钥匙防盗系统问答的肯定响应后，系统启动启动机并与EMS通信，检查发动机运转状态以确定释放起动机。如果车辆已停止，驾驶员能通过短暂按下SSB停止发动机。在发动机运转期间，长时间按下SSB或短暂连续按3次可以紧急停止发动机。

(3)点火开关位置指示器ON/OFF状态

当智能钥匙认证匹配后，驾驶人员如果未对启动按钮进行任何操作，则启动按钮LED无显示，此时ESCL也处于闭锁状态；在挡位位于P或N时，如果不踩下制动踏板，在1s内按下按钮1次，则点火开关ACC打开，启动按钮LED显示黄色，如果踩下制动踏板按下智能按钮维持3s，则点火开关IGN1、IGN2、Starter相继打开，发动机运转，启动按钮LED一直保持绿色状态，如果踩下制动踏板的同时按下SSB，电源位置会

变为OFF状态，发动机熄火；如果不踩制动踏板按下智能按钮，电源位置就会OFF→ACC→IGN ON→OFF→(反复)改变。

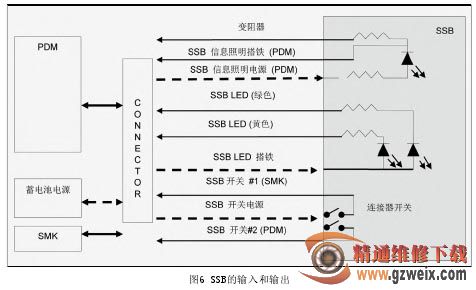

(4)SSB输入和输出图

SSB的输入和输出如图6所示。
