自已动手制作怠速步进电机测试器

来源：本站整理作者：佚名 2012-08-24 07:21:11

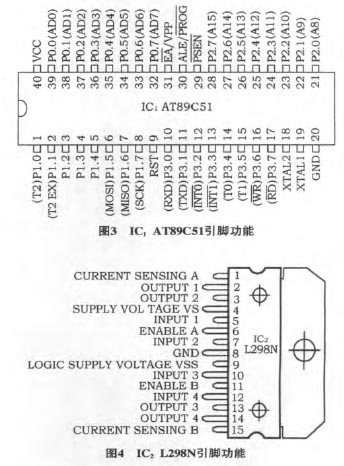

当按下K3(电机反转，缩进) 时， IC1的36脚由高电平转为低电平，由IC1内部程序产生步进电机反转控制时序， IC1的32~35脚输出连接IC3，由IC3的16~19脚输出控制电平，接步进电机驱动专用芯片IC2的5、 7、 10、 12脚。由IC2的2、 3、 13、 14脚驱动怠速步进电机两组线圈，产生步进角动作反转。

当按下K1（电机自动往复动作10次）， IC1的38脚由高电平变为低电平， IC1内部产生正转200步（每圈4步），再反转200步， 10周伸出、缩进往复动作。由IC3的16~19脚输出控制电平，接步进电机驱动专用芯片IC2的5、 7、 10、 12脚。由IC2的2、 3、13、 14脚驱动怠速步进电机正转、反转，即伸出、缩进往复10次动作。当达到10次动作完成后，程序返回等待状态。

LED1为工作指示灯，当没有按键或按下K2/K3时， LED1常亮，作为电源指示。当按下K1怠速步进电机往复动作时，每一动作周期LED1亮一次，作为工作状态指示。 X1、 C6、 C7组成单片机时钟振荡电路。 D2~D9的作用是去除怠速步进电机线圈产生的感应电动势。
